Промышленные секционные ворота Дорхан ISD01 Parking

Готовые решения

  • DoorHan ISD01-Parking
Промышленные скоростные ворота DoorHan ISD01-Parking желтые
Промышленные скоростные ворота DoorHan ISD01-Parking желтые
желтый RAL 1003, ISD01-Parking, автоматическое, секционные
Цена:
1 239 771 руб.
1 115 793.90 руб.
Заказать
Ворота промышленные скоростные DoorHan ISD01-Parking
Ворота промышленные скоростные DoorHan ISD01-Parking
серый RAL 7004 , ISD01-Parking, автоматическое, секционные
Цена:
839 353 руб.
755 417.70 руб.
Заказать

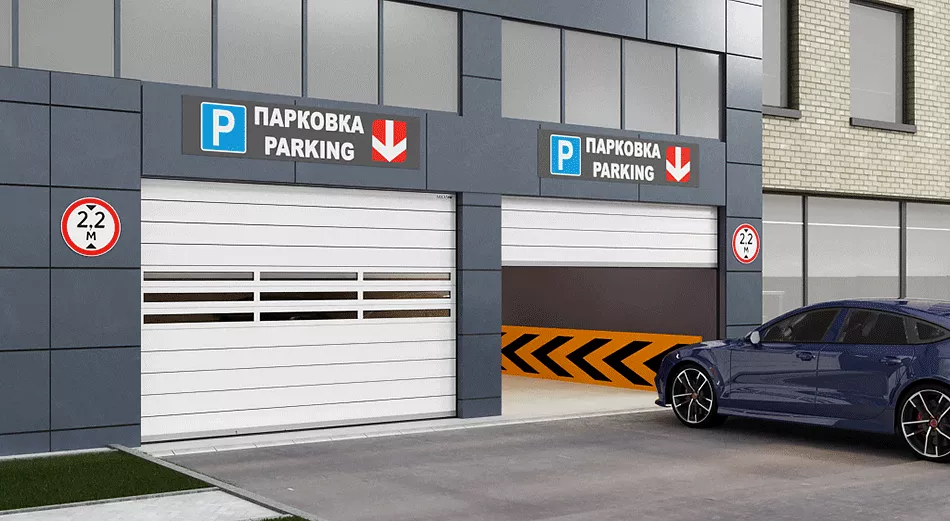

Промышленные секционные ворота ISD01-Parking вобрали в себя все преимущества двух конструкций: секционных и скоростных промышленных ворот. Они открываются крайне быстро, поэтому устанавливаются в паркингах и гаражах, складах и других промышленных объектах.

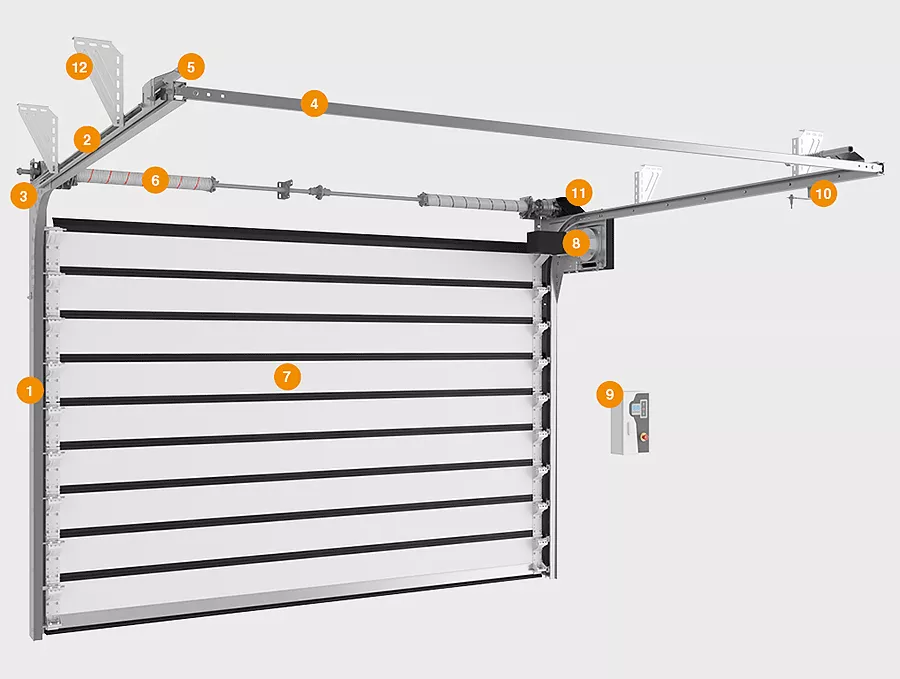

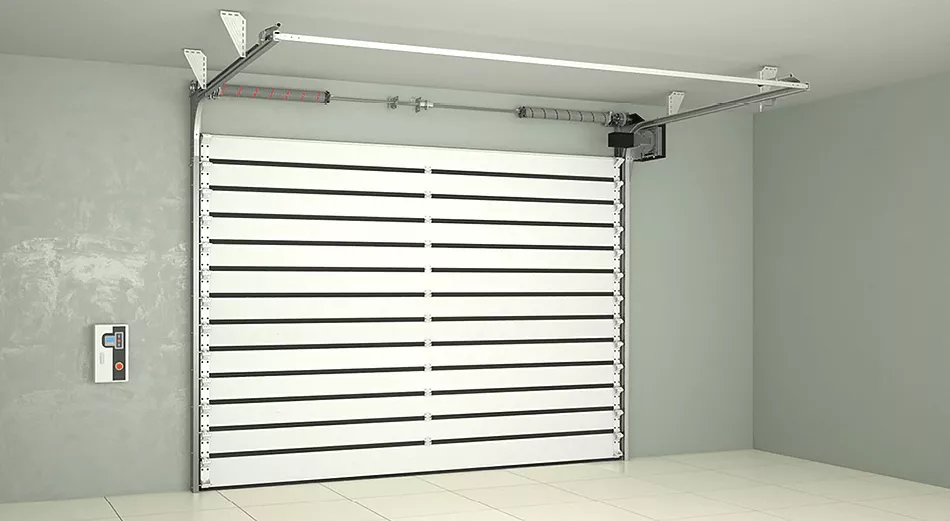

Конструкция ворот ISD01-Parking
  1. Вертикальная направляющая
  2. Горизонтальная направляющая
  3. Изгиб
  4. С-профиль
  5. Пружинный амортизатор
  6. Балансировочный пружинный механизм (торсионная пружина)
  7. Полотно ворот в сборе с фурнитурой
  8. Электропривод
  9. Блок управления
  10. Датчик концевого положения
  11. Защитный кожух передаточной цепи
  12. Кронштейны крепления к потолку
Характеристики промышленных ворот ISD01-Parking
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение
Скорость открывания, м/с 1,0
Скорость закрывания, м/с 0,8
Ресурс ворот, циклов 1 000 000
Ресурс торсионного механизма, циклов 100 000
Параметр Показатель
Высота проема, мм от 2 000 до 3 700
Ширина проема, мм от 2 000 до 5 000
Притолока, мм от 430
Пристенки, мм от 150;
со стороны установки привода — от 230
Упаковка в проем Характеристики упаковка
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон, пенопласт, стретч-пленка, скотч
Ширина, мм упаковка щита — 250
Высота, мм упаковка щита — от 200 до 800
Длина, мм упаковка щита — от 2 000 до 6 100
Вес брутто, кг до 1 000
Количество в упаковке упаковка щита — от 9 до 17 панелей;
упаковка направляющих — 1 система направляющих;
упаковка комплектующих — коробка с комплектацией (может быть несколько);
упаковка привода — коробка с приводом и коробка с блоком управления;
возможны дополнительные упаковки (окантовка и пр.)
Комплектация промышленных ворот ISD01-Parking
  • Базовая
  • Дополнительная
Полотно
Полотно, выполненное из сэндвич-панелей. Толщина конструкции – 40 мм. Эффективно использует электроэнергию;

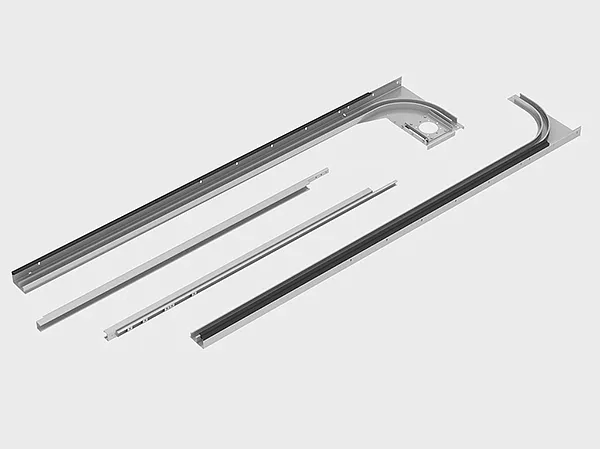

Комплект направляющих и угловых стоек
Угловые стойки и направляющие. Обладают повышенным запасом прочности.
Торсионный механизм
Торсионный механизм. Официально заявленное количество циклов – 100 тыс., что говорит о надежности и качестве элемента;
Устройство защиты от обрыва пружины
Устройство блокировки случайного обрыва троса. Препятствует падение полотна, блокируя вал;

Монтажный комплект
Комплект для сборки. Находится в специальной упаковке вместе с паспортом и инструкцией по монтажу.

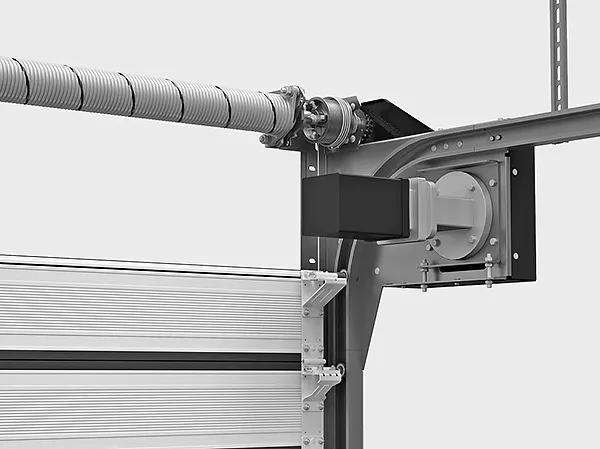

Блок управления и электрический привод
Электрический привод и блок управления. Имеет систему аварийной разблокировки секционных ворот.

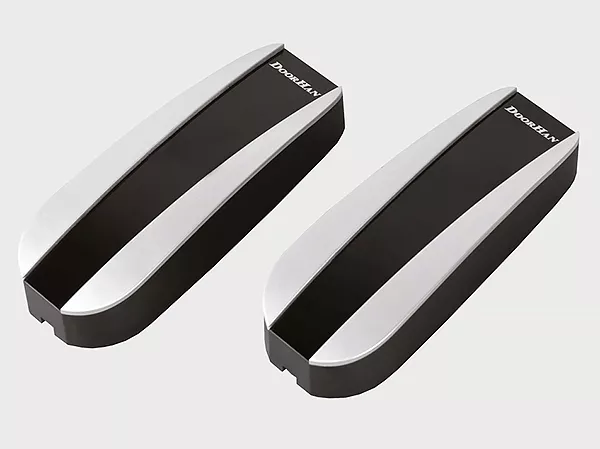

Фотоэлементы
Фотоэлементы. Выступают в роле контролера безопасности. Если в зоне работы полотна находится человек или посторонний предмет, то системе поступает сигнал об приостановке или реверсе – зависит от настроенной логики;
Панорамное остекление
Панорамное остекление. Можно создать частичное либо полное панорамное остекление конструкции, что предаст приятный внешний вид.

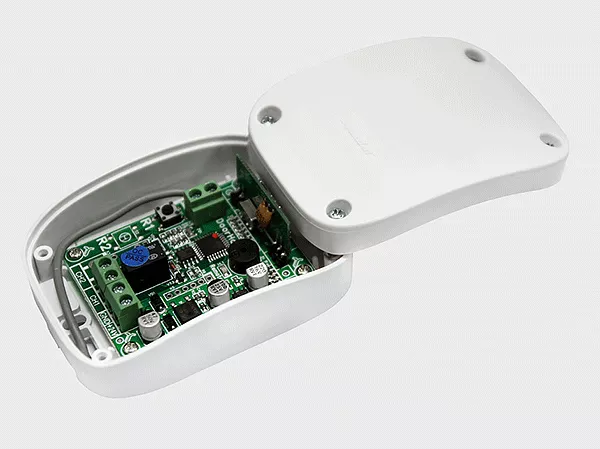

Внешний радиоприемник
Внешний радиоприемник. Функция дистанционного управления, которая осуществляется с помощью пульта DoorHan.

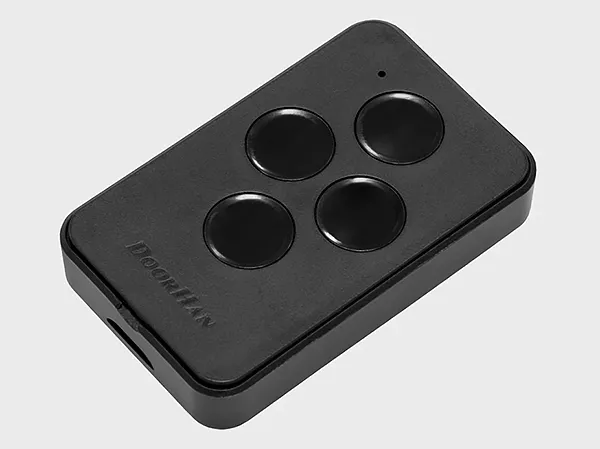

Пульт дистанционного управления DoorHan
Пульт управления DoorHan. Необходим для систем, где подключен радиоприемник.
Монтаж ворот ISD01-Parking
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

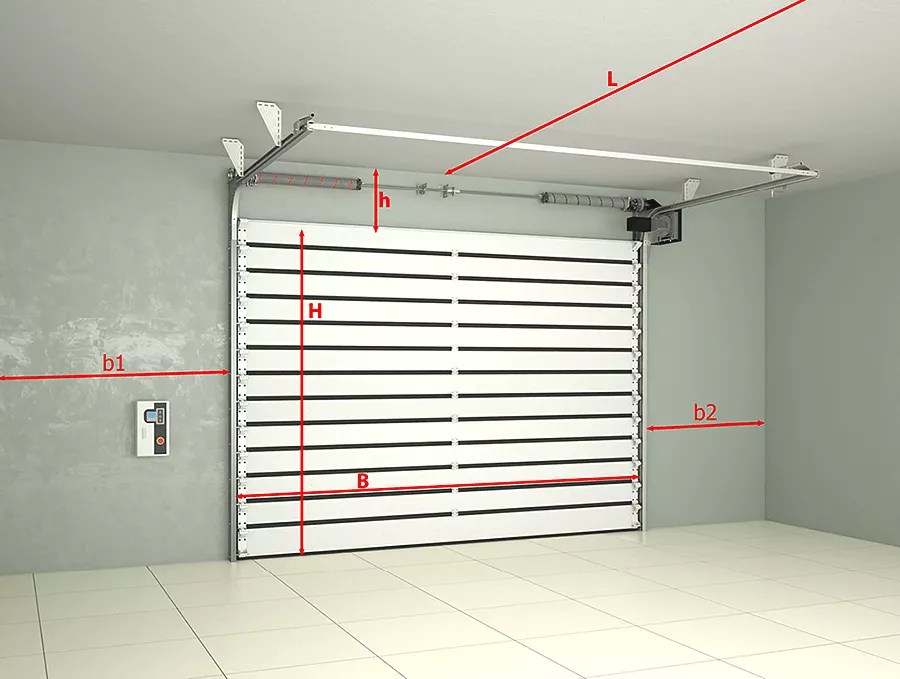

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:

•    высота от нижней до верхней части проема (H);

•    расстояние между левым и правым краем проема (B);

•    высота от верней части проема до потолка (верхняя перемычка) – не менее 430 мм (h);

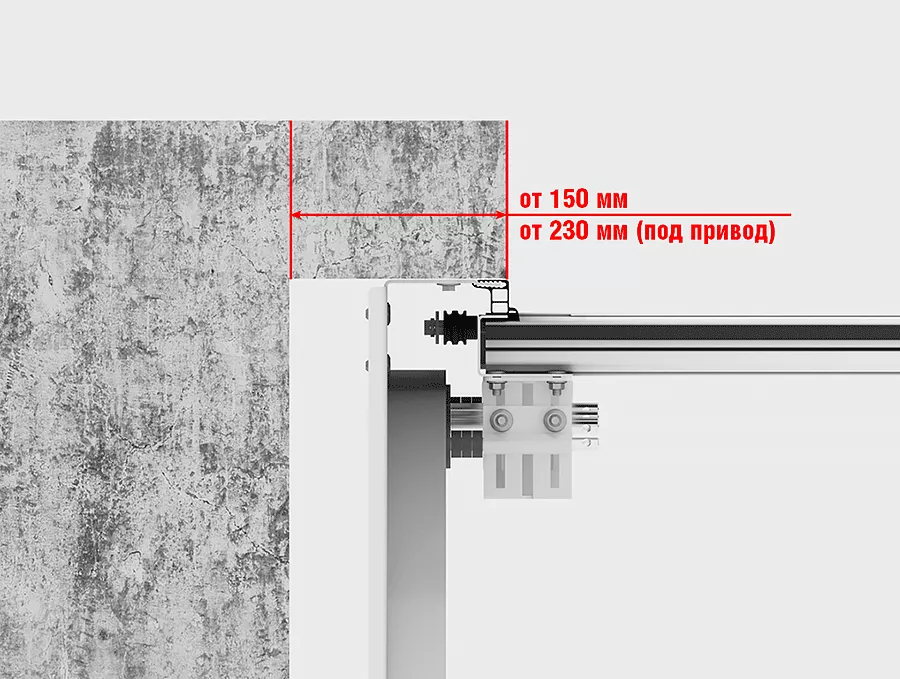

•    расстояние от проема до препятствия – не менее 150 мм, а со стороны привода – не менее 230 мм. (b1/b2).

•    глубина помещения (L).


Особое внимание!

•    итоговый размер Н и В – наибольшая величина;

•    итоговый размер h, b1,b2, L –  наименьшая величина.


Основные требования к объекту

•    разрешенный перепад пола по все ширине проема – не более 1 см.;

•    пристенки и притолоки должны выдерживать монтажную плоскость;

•    для установки системы направляющих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.

Способ установки – накладной (направляющие монтируются на притолоку и пристенки внутри помещения)

ISD01 Parking

Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 430
B, мм Ширина проема B
A, мм Высота угловой стойки H + 275
A1, мм Высота вертикальной направляющей H – 215
Ab, мм Высота оси вала и барабана H + 341
A2, мм Высота горизонтальной направляющей H + 215
E, мм Длина горизонтальных направляющих H + 660
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 150
Q, мм Зона расположения привода на вал 230
Видео промышленных ворот ISD01-Parking
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят промышленные секционные ворота?
arrow
Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.
Какие промышленные ворота лучше выбрать?
arrow
Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.
Как подготовить проем для промышленных ворот?
arrow
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.
Какой должен быть размер проема для промышленных ворот?
arrow
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
arrow
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
arrow
В базовой комплектации ворота оборудованы системами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
arrow
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны ворота?
arrow
    Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
arrow
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
arrow
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
arrow
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Где можно купить секционные промышленные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Возможно ли увеличить ресурс торсиона?
arrow
Да, возможно до 100 000 циклов.
