Герметизаторы проема с жесткой рамой

Готовые решения

  • Герметизатор с жесткой рамой DSHRD DoorHan
Герметизатор с жесткой рамой DoorHan DSHRD 3600х4000
Герметизатор с жесткой рамой DoorHan DSHRD 3600х4000
черный, DSHRD, с жесткой рамой
Цена:
134 643 руб.
121 178.70 руб.
Заказать
Герметизатор проема DoorHan DSHRD 3000x3000
Герметизатор проема DoorHan DSHRD 3000x3000
черный, DSHRD, с жесткой рамой
Цена:
131 245 руб.
118 120.50 руб.
Заказать
Герметизатор DoorHan с жесткой рамой
Герметизатор DoorHan с жесткой рамой
черный, DSHRD, с жесткой рамой
Цена:
131 247 руб.
118 122.30 руб.
Заказать
Герметизатор с жесткой рамой DoorHan DSHRD
Герметизатор с жесткой рамой DoorHan DSHRD
черный, DSHRD, с жесткой рамой
Цена:
131 247 руб.
118 122.30 руб.
Заказать

Докшелтеры серии DSHRD с жесткой рамой применяются на тех объектах, грузовой поток которых довольно высок. Конструкция имеет сразу несколько характерных особенностей:

  • Устройство рамы включает в себя сэндвич-панели, окантованные специальным алюминиевым профилем;
  • из алюминиевого профиля также выполнена и фронтальная прижимная планка. Профиль имеет дополнительную порошковую окраску;
  • фронтальные листы обладают значительной износостойкостью, эластичностью и сопротивляемостью на разрыв.

Производитель рекомендует в обязательном порядке устанавливать на подъездную площадку перед входом в док металлические колесные направляющие либо специальные отбойники. Это позволит совершить правильную и безопасную стыковку. Кузов автомашины частично заедет во внутреннюю часть герметизатора. Вертикальные боковые и верхние листы при этом будут плотно облегать борта грузовика, обеспечив надежную герметизацию проема.

Больше информацииМеньше информацииarrow-right-blue

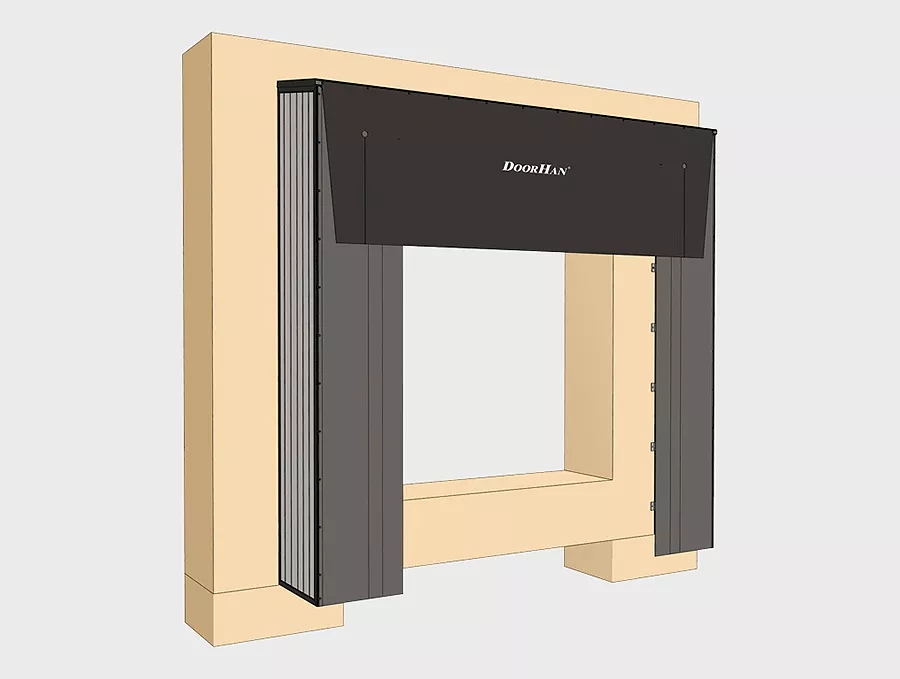

Конструкция герметизатора с жесткой рамой DSHRD

  1. Корпус герметизатора (2 стены + крыша)
  2. Резиновый жгут
  3. Верхний фронтальный лист
  4. Боковой фронтальный лист
  5. Белая световозвращающая полоса

Характеристики герметизатора с жесткой рамой DSHRD

Таблица размеров

Параметр Показатель
Ширина конструкции, м 3 / 3,2 / 3,4
Высота конструкции, м 3 / 3,2 / 3,4 / 4,4
Комплектация герметизатора с жесткой рамой DSHRD
  • Дополнительная
Подвижный верхний лист
Подвижный верхний лист. Это дополнительное оборудование для докшелтера, устанавливаемое для дополнительной герметизации проема. Часто используется в случаях, когда в автомобильном парке различные по высоте кузова транспортные средства.
Малая угловая подушка
Малая угловая подушка.
Большая угловая подушка
Большая угловая подушка.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Монтаж герметизатора с жесткой рамой DSHRD
  • Подготовка объекта
  • Способы монтажа

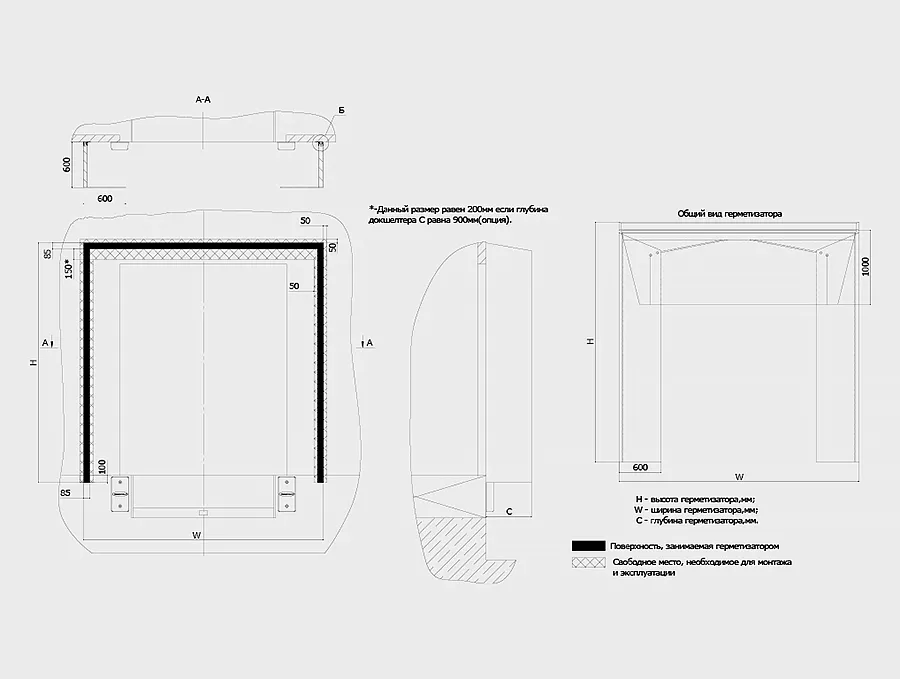

Подготовка строительного объекта представлена на чертеже.

Способ монтажа — накладной.

Инструкции по герметизатору с жесткой рамой DSHRD
Условия эксплуатации герметизатора с жесткой рамой DSHRD
  1. Работать с герметизатором разрешается только лицам, изучившим устройство оборудования, порядок управления, а также прошедшим инструктаж по мерам безопасности.
  2. Оператор перед началом работы проводит внешний осмотр герметизатора. В случае обнаружения неисправности использование оборудования прекращается до устранения неполадок.
  3. При стыковке автомобиля необходимо отцентрировать его кузов для обеспечения одинаковых зазоров между бортами и элементами герметизатора.
  4. Автотранспортное средство подгоняется к проему на самой малой скорости до момента упора в резиновые отбойники.
  5. Перед началом погрузочно-разгрузочных работ необходимо удостовериться, что автомобиль не сможет начать самопроизвольное движение. Включите ручной тормоз и поставьте противооткатные упоры. Убедитесь, что боковые и верхние уплотнительные листы полностью охватили борта кузова автомашины.
  6. При отрицательных температурах следует проводить регулярную очистку герметизатора от скопившейся наледи и снега.

Важно! Во избежание преждевременной поломки докшелтера не допускайте превышение допустимых значений размеров кузова автотранспорта для данной конструкции герметизатора.

Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия герметизаторов проёма?
arrow
При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.
Какой герметизатор проёма лучше выбрать?
arrow
Выбор докшелтера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны герметизаторы проёма?
arrow
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Где можно купить герметизаторы проёма?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Можно ли использовать герметизаторы проёма в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
