Рулонные промышленные ворота из стальных профилей

Рулонные ворота от компании ТЕХНОГРАД – конструкция, выполненная из стального профиля, является универсальной и обеспечивает высокую стойкость при использовании в экстремальнымх природных условиях.

Мы реализуем 2 вида рулонных ворот в России:

  1. RH117, RHS117P – навальный электропривод;
  2. RH117/08, RHS117P/08 – внутривальный электропривод.

Для более подробной информацией свяжитесь с нами по указанным номерам телефона. Менеджеры проконсультируют вас по любым вопросам и помогут подобрать наиболее подходящий вариант с учетом вашей потребности.

Сотрудничая с компанией ТЕХНОГРАД в Апатитах, вы получите не только надежную конструкцию рулонных ворот и профессиональную помощь от начала производства изделия до его монтажа, но и выгодные цены.

Установив рулонные ворота, мы всегда готовы оперативно и регулярно производить их обслуживание, чтобы сохранить не только внешний вид, но и долгий срок службы.

Больше информацииМеньше информацииarrow-right-blue
Цены на рулонные ворота из стальных профилей

Сделайте расчёт ворот за 1 минуту

01. Товарная группа *
arrow-down-dark
Калькулятор - Ворота
Ворота
02. Размеры и характеристики (не обязательно)
arrow-down-dark
03. Дополнительные опции
arrow-down-dark
04. Доставка и монтаж
arrow-down-dark
Нет
Да
Нет
Да

Компания ТЕХНОГРАД предлагает лучшие цены на рулонные ворота из стальных профилей. Заключая договор с нами, вы получаете не только надежную конструкцию, но и всестороннюю помощь на различных этапах ее производства и установки.

Мы не складываем свои полномочия, когда рулонные ворота полностью установлены. Чтобы конструкция работала долго и исправно, ее нужно регулярно обслуживать, делая это оперативно и качественно, чтобы не тормозить производственные процессы.

Преимущества рулонных ворот из стальных профилей
Качественные материалы
Надежность
Безопасность
Доставка
  1. Качественные материалы
    При производстве рулонных ворот используем только качественные материалы (холоднокатаная оцинкованная сталь).
  2. Надежность
    Обеспечиваем высокую надежность. Расчетный срок эксплуатации – свыше 18 000 циклов открытия-закрытия ворот;
  3. Безопасность
    Гарантируем повышенную безопасность. Каждое изделие  изготавливается с учетом классов пожарной безопасности РО и взломостойкости Р4-Р5.
  4. Доставка
    Бережно относимся к поставке товара до заказчика. Все элементы конструкции надежно упаковываются во избежании поломки или повреждения внешнего вида.

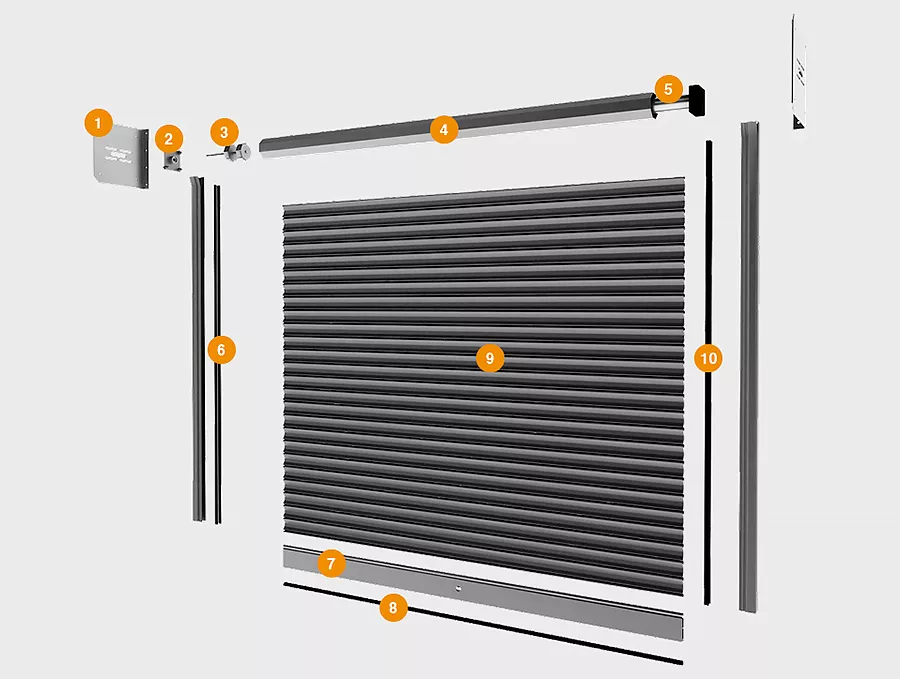

Конструкция рулонных ворот из стальных профилей
  • С внутривальным приводом RH117/08, RHS117P/08
  • С навальным приводом RH117, RHS117P
  1. Кронштейн консольный SR351
  2. Суппорт с подшипником BSR30
  3. Капсула регулируемая KPU10230
  4. Вал октагональный RV102
  5. Электропривод RS230, RS300
  6. Направляющий профиль RG95S
  7. Концевой профиль RA120E
  8. Уплотнитель нижний UP4
  9. Профиль полотна RHS117/08, RHS117P/08
  10. Уплотнитель боковой UP5
  1. Кольцо стопорное RN30, RN40, RN55
  2. Консоль SR425, SR650
  3. Суппорт с подшипником BS30, BS40, BS55
  4. Капсула регулируемая KPU10230, KPU159, KPU273-55
  5. Вал RV102, RV159m, RV273m-55
  6. Капсула регулируемая со шпонкой KPU10230S, KPU159S, KPU273S-55
  7. Кронштейн крепления привода SR200
  8. Направляющий профиль RG95S
  9. Заглушка PB14
  10. Замок боковой SLE117
  11. Профиль (полотно) RHS117, RHS117P
  12. Профиль концевой RA120E
  13. Привод вальный
  14. Уплотнитель нижний UP4, UP6
  15. Уплотнитель боковой UP5
Дизайн рулонных ворот из стальных профилей
  • Цвета
  • Стальные профили
  • Дополнительные цвета
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 1014 бежевый RAL 1014 бежевый
RAL 6005 зеленый RAL 6005 зеленый
RAL 5005 синий RAL 5005 синий
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый RAL 7004 серый
Неокрашенный (оцинкованный) Неокрашенный (оцинкованный)
Профиль RHS117/0.8 Профиль RHS117/0.8

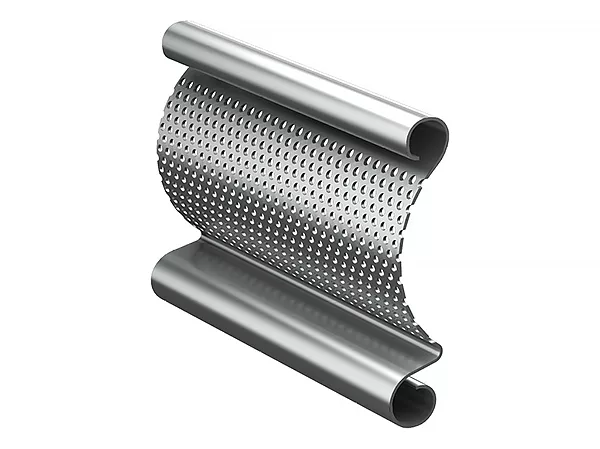

Профиль RHS117P/0.8 Профиль RHS117P/0.8
Желтый нарцисс (RAL 1007) Желтый нарцисс (RAL 1007)
Желтый шафран (RAL 1017) Желтый шафран (RAL 1017)
Зеленая ель (RAL 6009) Зеленая ель (RAL 6009)
Коричневый шоколад (RAL 8017) Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019) Серо-коричневый (RAL 8019)
Серый бежевый (RAL 1019) Серый бежевый (RAL 1019)
Слоновая кость (RAL 1015) Слоновая кость (RAL 1015)
Красный насыщенный (RAL 3020) Красный насыщенный (RAL 3020)
Красный рубин (RAL 3004) Красный рубин (RAL 3004)
Серый антрацит (RAL 7016) Серый антрацит (RAL 7016)
Серый графит (RAL 7035) Серый графит (RAL 7035)
Синяя сталь (RAL 5011) Синяя сталь (RAL 5011)
Черный темный (RAL 9005) Черный темный (RAL 9005)
Характеристики рулонных ворот из стальных профилей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
С внутривальным приводом
RH117/08, RHS117P/08
С навальным приводом
RH117, RHS117P
  Профиль стальной сплошной
RHS117
Профиль стальной сплошной
RHS117
Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Материал оцинкованная сталь толщиной 0,8 мм оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м) 1,2 1,36
Вес профиля, кг/м² 10,25 11,61
Количество ламелей на 1 м высоты полотна, шт. 10 8,54
Максимальная ширина полотна, м 6 11,8
Максимальная площадь полотна, м² 18 50
  Профиль стальной перфорированный
RHS117P/08
Профиль стальной перфорированный
RHS117P
Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Материал оцинкованная сталь толщиной 0,8 мм оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м) 1,08 1,2
Вес профиля, кг/м² 9,22 10,25
Количество ламелей на 1 м высоты полотна, шт. 10 8,54
Максимальная ширина полотна, м 6 11,8
Максимальная площадь полотна, м² 18 50
Параметр Показатель
С внутривальным приводом
RH117/08, RHS117P/08
С навальным приводом
RH117, RHS117P
Высота проема, мм от 1 000 до 5 000 от 2 000 до 6 300
Ширина проема, мм от 1 000 до 6 000 от 2 000 до 11 800
Притолока, мм от 350 (накладной монтаж) от 650
Пристенки, мм от 95 (накладной монтаж) от 500
Максимальная площадь полотна, м² 18 до 50
С внутривальным приводом RH117/08, RHS117P/08
С навальным приводом RH117, RHS117P
С внутривальным приводом RH117/08, RHS117P/08
Упаковка в пузырчатую пленку Характеристики упаковки
Описание упаковка представляет собой воздушно-пузырчатую пленку, обернутую в 2 слоя вокруг полотна ворот, скрученного в рулон, и закрепленную скотчем с логотипом компании
Состав пленка пузырчатая, скотч с логотипом DoorHan
Ширина, мм 500
Высота, мм 500
Длина, мм от 2 100 до 6 200

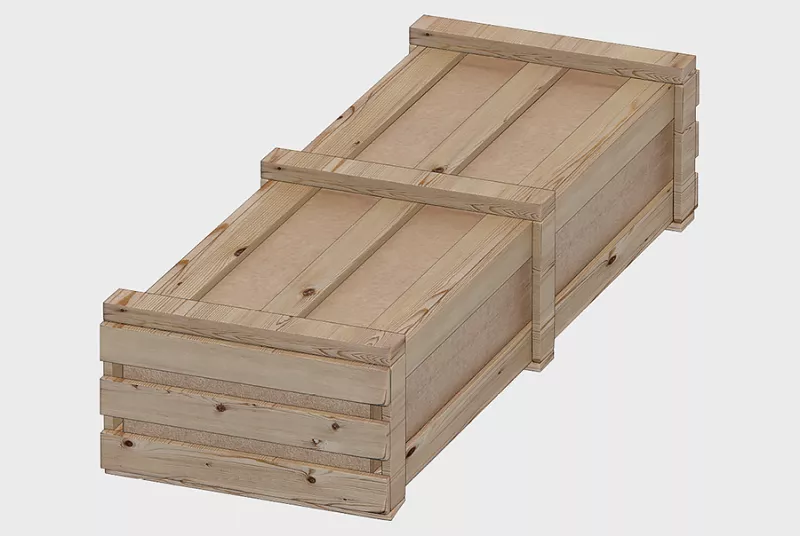

Упаковка в дерево Характеристики упаковки
Состав индивидуальный деревянный ящик
Высота, мм 550
Ширина, мм 600
Длина, мм зависит от длины комплектующих ворот
С навальным приводом RH117, RHS117P
Упаковка в пузырчатую пленку Характеристики упаковки
Описание вся комплектация ворот поставляется упакованной в пузырчатую пленку и размещена на специальном деревянном поддоне
Длина, мм зависит от длины комплектующих ворот



Упаковка в дерево Характеристики упаковки
Описание пузырчатая пленка, деревянный поддон, деревянные бруски, фанера
Высота, мм 650
Ширина, мм 680
Длина, мм зависит от длины комплектующих ворот
Комплектация рулонных ворот из стальных профилей
  • Базовая
  • Дополнительная

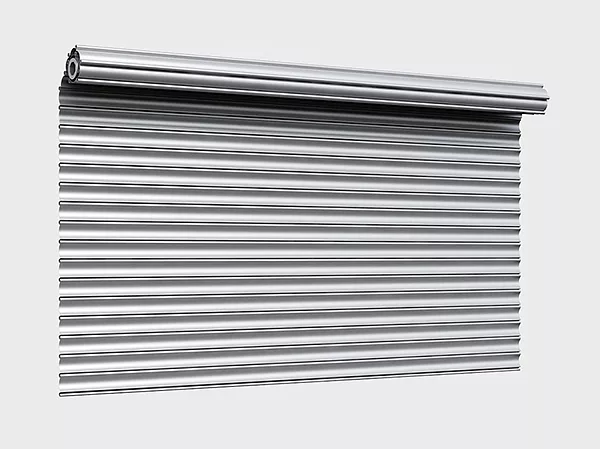

Полотно на валу
Полотно на валу.
Конструктивно состоит из 2 составляющих:
1.     вал с капсулами, диаметр которых 102 мм.;
2.     нарезки профиля 117х0.8 мм.
Концевой профиль
Концевой профиль. Составные части: нижний уплотнитель UP4 и экструдированный алюминиевый профиль RA120E (толщина – 2,5 мм).
Направляющие профили
Направляющие профили. Материал изготовления – сталь, имеется уплотнитель. Окраска – любая из доступных вариантов;
Кронштейн
Кронштейн. Предназначен для ворот, которые имеют внутривальный привод. Во избежании коррозии элемент оцинкован.
Внутривальный электропривод
Внутривальный электропривод. Комплект поставки: суппорт с подшипником и крепежные элементы.
Электропривод навальный
Электропривод навальный — для ворот RH117, RHS117P. Электропривод вальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.
Металлическая ключ-кнопка SWM
Металлическим ключом-кнопкой (SWM). Применяется для подачи команды на блок управления электропривода о запуске оборудования методом поворота.
Консоли
Консоли. Предназначены для ворот с навальным приводом. Изготавливаются в 2-х вариантах: оцинкованные и стальные.
Коробка с дополнительными аксессуарами
Коробка с дополнительными аксессуарами.
Блок управления CV01
Блоком управления серии CV01. Управляет дистанционно движением одного роллета или группой роллетных систем.
Блок управления SmartRoll
Блоком управления серии SmartRoll. При помощи пультов DoorHan управляет внутривальными электрическими приводами роллет.
Блок группового управления GC2 / GC4
Блок группового управления GC2 / GC4. GC2 —для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1

Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.

Пульт Transmitter-4
Пультом ДУ (Transmitter-4). Предоставляет возможность управления автоматическими механизмами дистанционно.
Пульт Transmitter-4PRO-Black
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу четырьмя автоматами.
Металлическая ключ-кнопка SWM
Металлическим ключом-кнопкой (SWM). Применяется для подачи команды на блок управления электропривода о запуске оборудования методом поворота.
Двухпозиционный клавишный выключатель накладной

Накладным клавишным выключателем (двухпозиционным). Применяется в качестве инструмента управления электроприводом в ту и другую сторону.

Фотоэлементы безопасности Photocell-N
Фоточувствительными элементами безопасности серии Photocell-N. Комплект состоит из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа

Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.

GSM модуль

GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.

Монтаж рулонных ворот из стальных профилей
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Установка рулонных ворот

Существует 2 способа монтажа конструкции:

1. Накладной

Полотно, вал, консоли монтируют над проемом, а направляющие профили устанавливаются на каждую из сторон проема. При закрытом полотне проем полностью перекрывается, находясь в стык со стенами помещения. Особенность способа – не требуется долгая подготовительная работа;

2. Встроенный

Перед установкой требуется подготовительная работа. Преимущество – все элементы конструкции находятся внутри помещения, что обеспечивает недоступность со стороны посторонних лиц.

Подготовительная работа

Перед началом установки производится замер максимальной высоты, ширины проема и минимальное боковое расстояние.

Требования для монтажа:

• использовать нужно только прямоугольные проемы, имеющие гладкую либо ровную поверхность;

• отсутствие трещин, раствора, пустот на поверхности объекта;

• если объект выполнен из пустотелого кирпича, то рекомендуется окантовка проема металлическими уголками;

• горизонтальное и вертикальное отклонение не более 1,5 мм на 1 метр. Допустимая погрешность диагоналей – не более 5 мм.

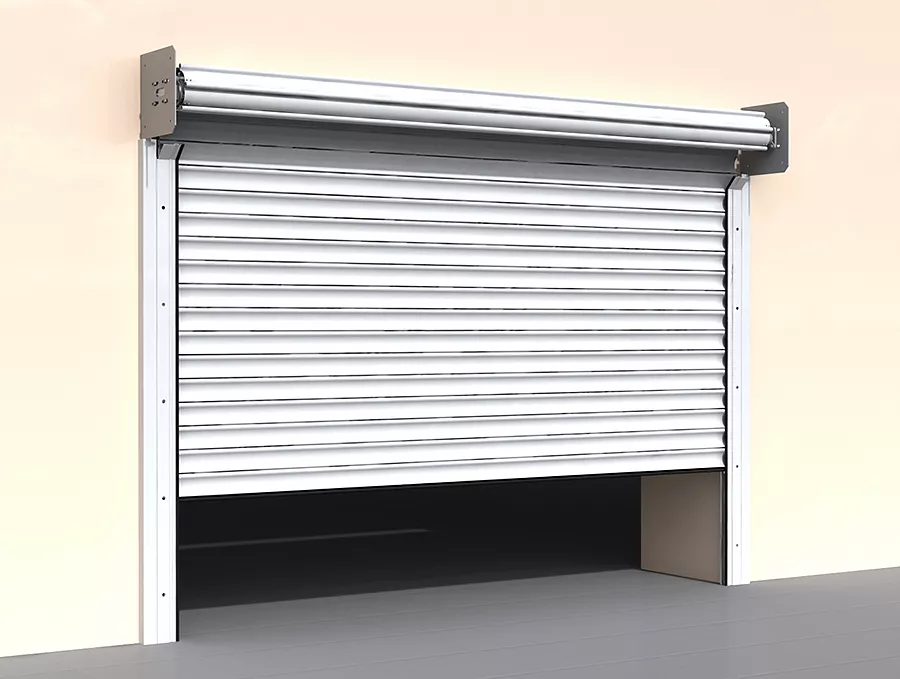

Накладной

Преимущество метода — отсутствие долгой подготовительной работы. Вал, роликовое полотно, консоли устанавливаются непосредственно над проемом, а направляющие профили — с двух сторон от проема. Когда полотно закрыто, оно полностью перекрывает проем, находясь практически в один уровень со стенами здания.

Встроенный

Требует определенной подготовительной работы. Однако все элементы рулонных ворот из стальных профилей располагаются в недоступном для людей месте — внутри.

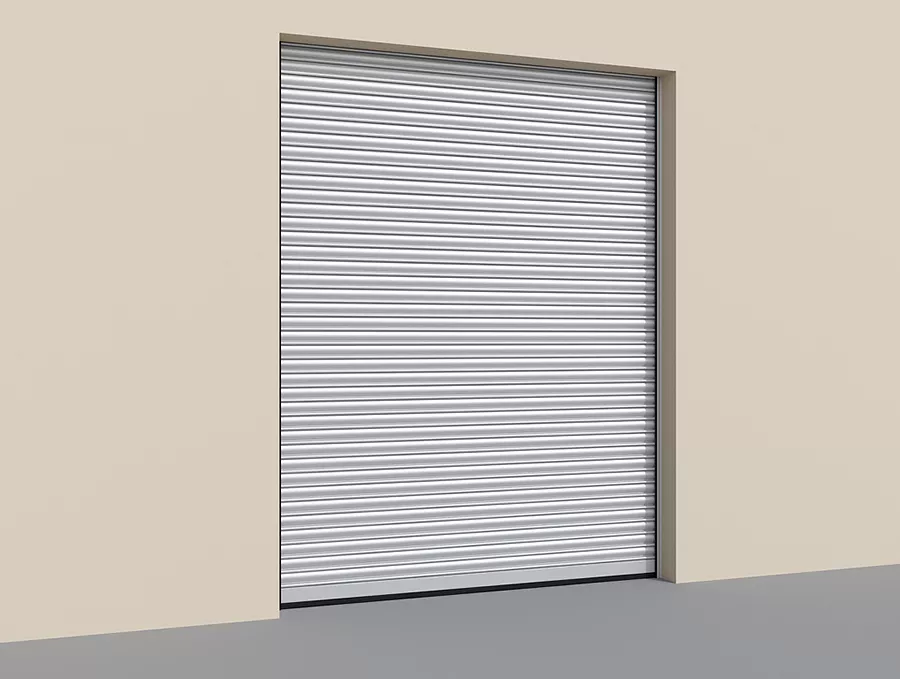

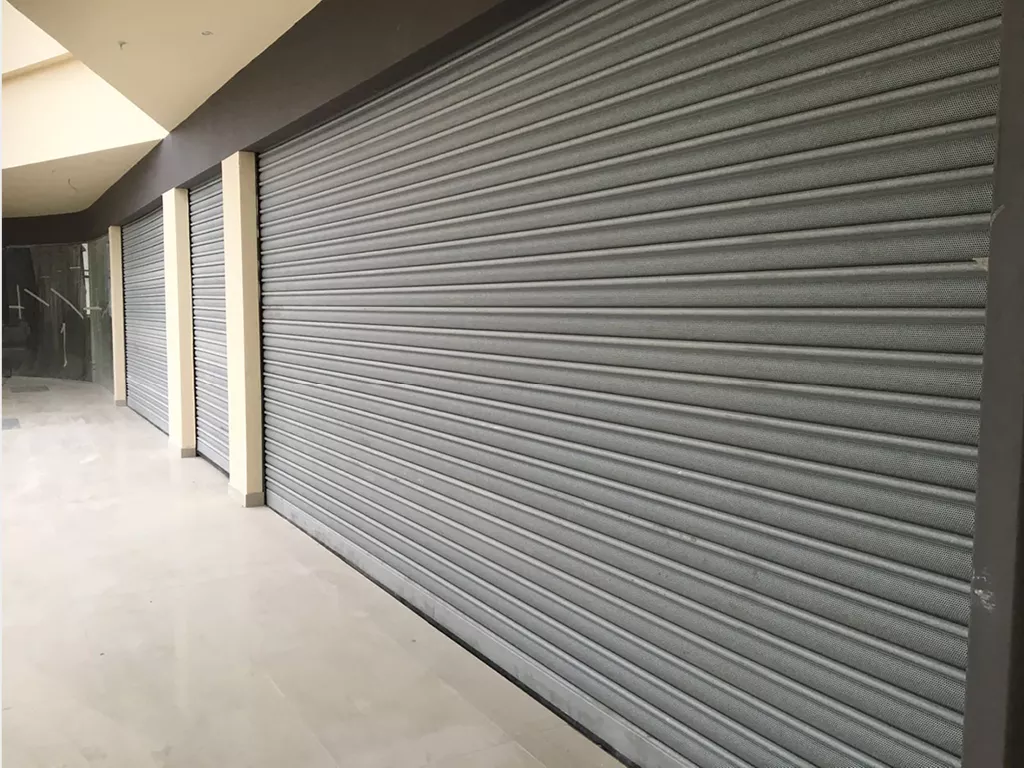

Рулонные ворота из сплошного стального профиля RHS117/08 и RHS117

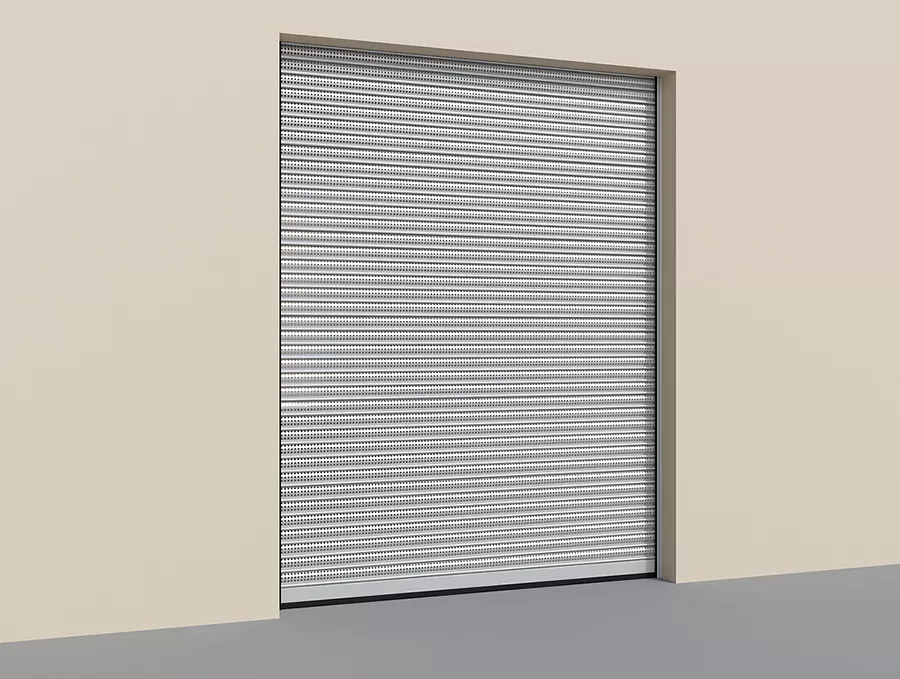

Стальные рулонные ворота с полотном из перфорированного профиля RHS117P/08 и RHS117P

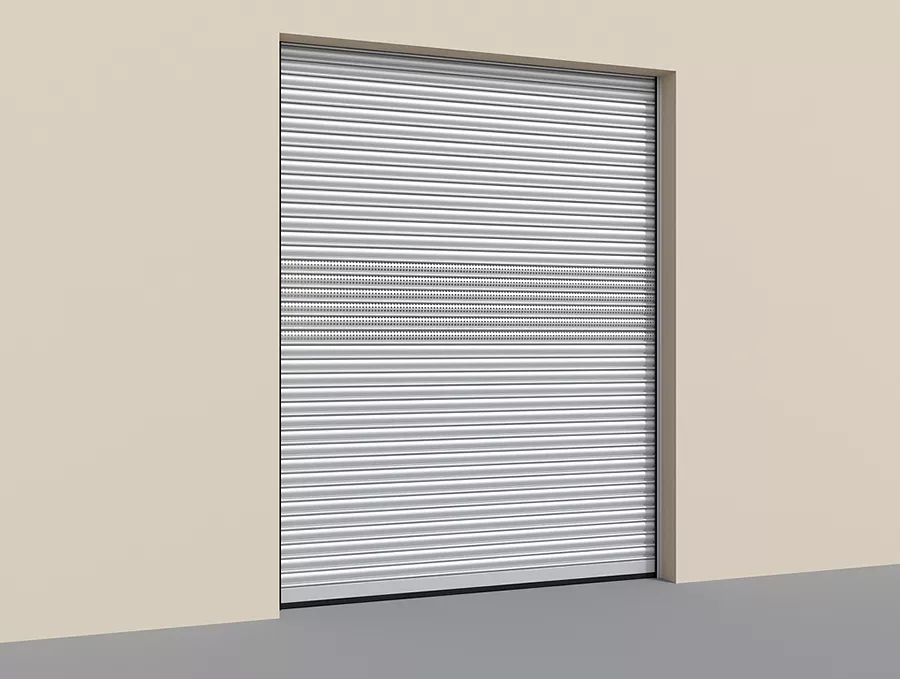

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля

Видео рулонных ворот из стальных профилей
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят рулонные ворота из стальных профилей?
arrow
Такие ворота устанавливаются на въездные и гаражные проемы в частных домовладениях, торговых комплексах, складских и промышленных объектах
Какие рулонные ворота лучше выбрать?
arrow
Выбор типа рулонных ворот зависит от назначения объекта и необходимых размеров ворот.
Каковы габариты проема под установку рулонных ворот?
arrow
Габариты проема под установку откатных ворот: ширина проема до 6000 мм, высота проема до 5000 мм.
Где можно купить рулонные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
