Доклевеллер Дорхан DLHHI

Готовые решения

  • Консольного типа с поворотной аппарелью DLHHI DoorHan
Доклевеллер консольного типа с поворотной аппарелью DoorHan DLHHI синий
Доклевеллер консольного типа с поворотной аппарелью DoorHan DLHHI синий
синий RAL 5005, DLHHI, электрогидравлическое, консольный,с поворотной аппарелью
Цена:
476 925 руб.
429 232.50 руб.
Заказать
Платформа уравнительная консольного типа с поворотной аппарелью DoorHan DLHHI
Платформа уравнительная консольного типа с поворотной аппарелью DoorHan DLHHI
черный RAL 9005, DLHHI, электрогидравлическое, консольный,с поворотной аппарелью
Цена:
476 925 руб.
429 232.50 руб.
Заказать

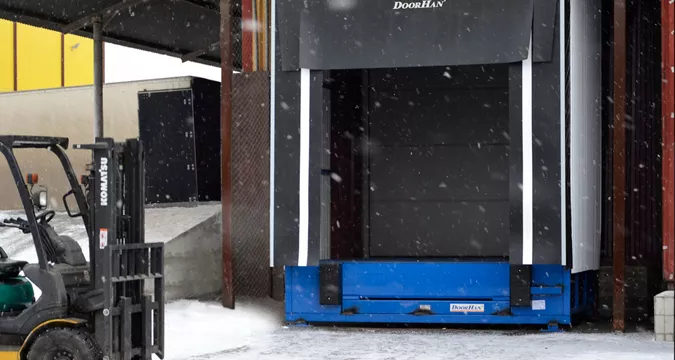

Модель уравнительной платформы, имеющая консольную поворотную аппарель DLHHI и электрогидравлический привод, является классическим оборудованием, предназначенным для работы в местах погрузки-разгрузки транспорта.

Доклевеллер выравнивает уровни пола между грузовиком и площадкой объекта, по которой передвигаются погрузчики, электрокары, ручные тележки и т.д. Благодаря данной конструкции логистическая работа происходит в более эффективном режиме, а процесс погрузки-разгрузки на складах значительно ускоряется.

Перегрузочный мост включается при помощи соответствующей электрической кнопки. Удерживая кнопку пальцем, оператор дожидается, когда платформа опуститься на днище кузова автомобиля, а затем отпускает ее. После окончания всех погрузочно-разгрузочных работ процесс повторяется в обратном порядке, и платформа возвращается в первоначальное положение.

Доклевеллеры консольные, с типовой поворотной аппарелью DLHHI производятся двух видов: встраиваемые и подвесные. Монтаж оборудования – универсальный.



Больше информацииМеньше информацииarrow-right-blue

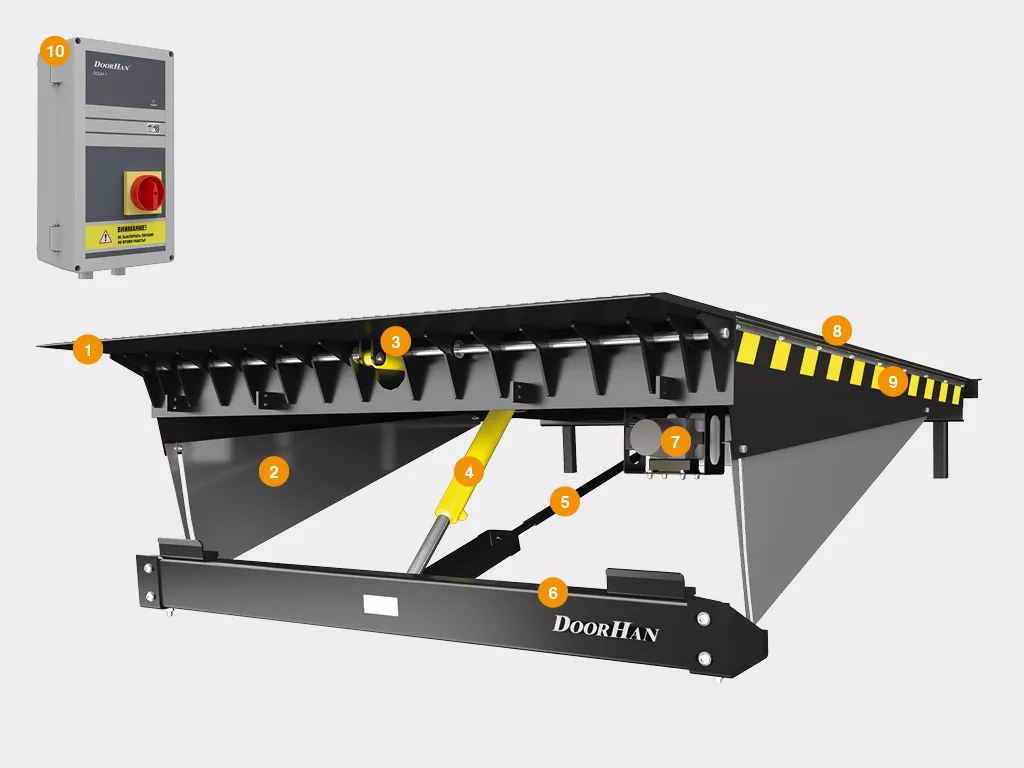

Конструкция консольного доклевеллера с поворотной аппарелью DLHHI
  1. Аппарель
  2. Боковые шторки безопасности
  3. Цилиндр аппарели
  4. Подъемный цилиндр
  5. Растяжка
  6. Фронтальная балка
  7. Гидравлический насос
  8. Крышка платформы.
  9. Сигнальная желто-черная полоса
  10. Блок управления
Внешний вид уравнительной платформы консольной с поворотной аппарелью DLHHI
  • Цвета
  • Поверхности
RAL 5005 синий RAL 5005 синий
RAL 9005 черный RAL 9005 черный
Чечевичное рифление Чечевичное рифление
Характеристики уравнительной платформы консольной с поворотной аппарелью DLHHI
  • Технические
  • Размеры
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 8 мм
Мощность, Вт 750 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от −20 до +50
Количество подъемных цилиндров, шт. 1 2 (как дополнительная опция)
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 000 / 2 500 / 3 000 / 3 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 000 / 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200
Комплектация консольного доклевеллера с поворотной аппарелью DLHHI
  • Базовая
  • Дополнительная
Уравнительная платформа
Уравнительная платформа.
Соединение для блока управления
Соединение для блока управления.
Боковой уплотнитель
Уплотнитель боковой.
Базовый блок управления DCUH-1
Стандартный блок управления серии DCUH-1. Для питания задействована трехфазная электросеть с рабочим напряжением 380 Вольт. Удерживая соответствующую кнопку, оператор управляет движением платформы и поворотной аппарели. При закрытии ворот устройство блокируется.
Блок управления DCUH-2
Блок управления многофункциональный, серии DCUH-2. Требования для запитки от электрической сети, аналогичные базовому блоку. Управление движением платформы совершается при помощи электрической кнопки. В обратное положение механизм возвращается в автоматическом режиме. При закрытии ворот происходит блокирование платформы. Есть возможность подключения внутреннего или внешнего светофора. В комплект входит дополнительное освещение, цифровой ЖК-дисплей, а также информационный индикатор, сообщающий оператору о необходимости начала техобслуживания.
Комплексное устройство для управления элементами перегрузочного дока DCUH-3
Элементы управления перегрузочным доком (DCUH-3). Устройство является комплексным, питание от трехфазной сети с электрическим напряжением в 380 Вольт. Управление происходит способом нажатия и удержания электрической кнопки. В первоначальное положение механизм возвращается в автоматическом режиме после включения надлежащей кнопки. При закрытии ворот происходит блокировка платформы. Имеется возможность подключить внутренний либо внешний светофор, добавить освещение, компактный цифровой ЖК-дисплей, а также индикатор, на который выводится информация о проведении планового техобслуживания. Кроме того, производитель может предоставить оборудование для управления электроприводом ворот и герметизатором надувного типа.
Фотоэлектрический сенсор
Сенсор фотоэлектрический. Предназначен для парного блокирования секционных ворот и уравнительной платформы. Для предотвращения повреждений секционных ворот, когда они находятся в закрытом состоянии, фоточувствительный датчик блокирует управление доклевеллером.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Ограждения
Система ограждений. Трубы стальные, круглого сечения диаметром 100 - 159 мм. Устанавливаются во внутреннем пространстве склада для защиты стен от неаккуратной работы погрузчиков. Задают правильное направление движения рабочей технике перед доком и внутри складского помещения. По желанию заказчика возможно изготовление ограждений по его эскизам.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Светофор Traffic-light-LED
Светофор Traffic-light-LED. Обеспечивает безопасное движение транспорта и погрузчика в момент подъезда, отъезда или погрузочно-разгрузочных работ. Подключается к двум блокам управления: DCUH-2 / DCUT-2, DCUH-3 / DCUT-3.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.
«Зимний пакет» с гидростанцией с подогревом
«Зимний пакет» с гидростанцией с подогревом. Создает условия, при которых уравнительную платформу с поворотной аппарелью DLHH можно использовать при температуре до −30 градусов по Цельсию.
Монтаж консольного доклевеллера с поворотной аппарелью DLHHI
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

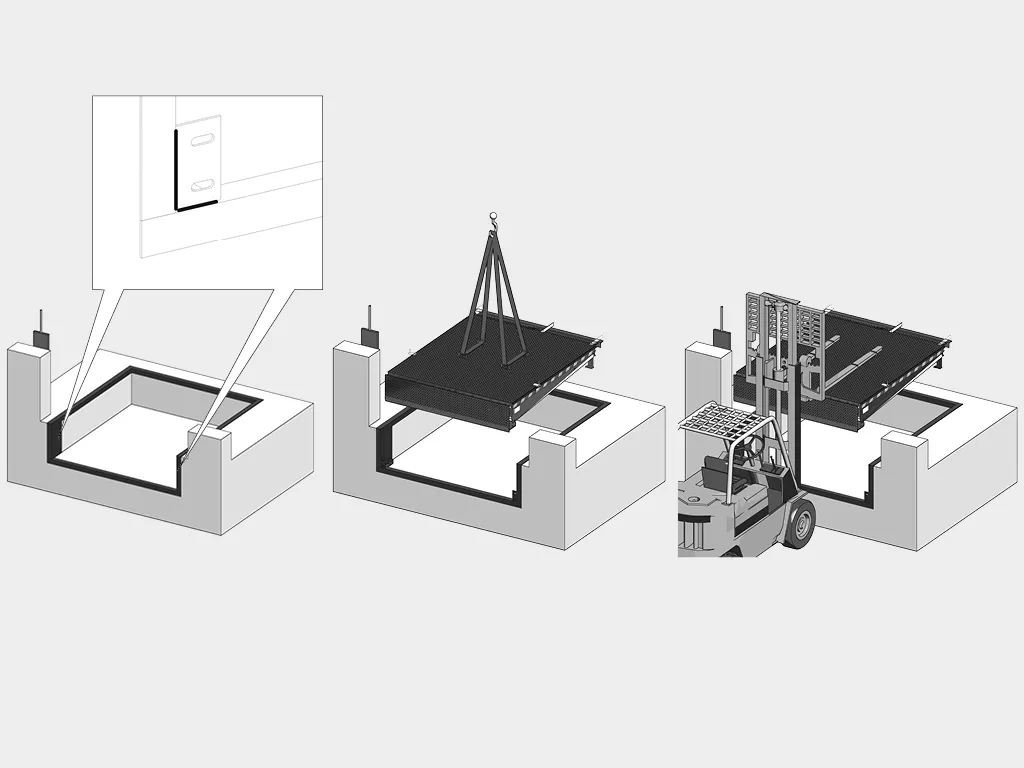

Перед установкой уравнительной платформы консольного типа с поворотной аппарелью DLHHI требуется организация приямка. Информация по правилам и технике их создания есть в разделе «Документация».

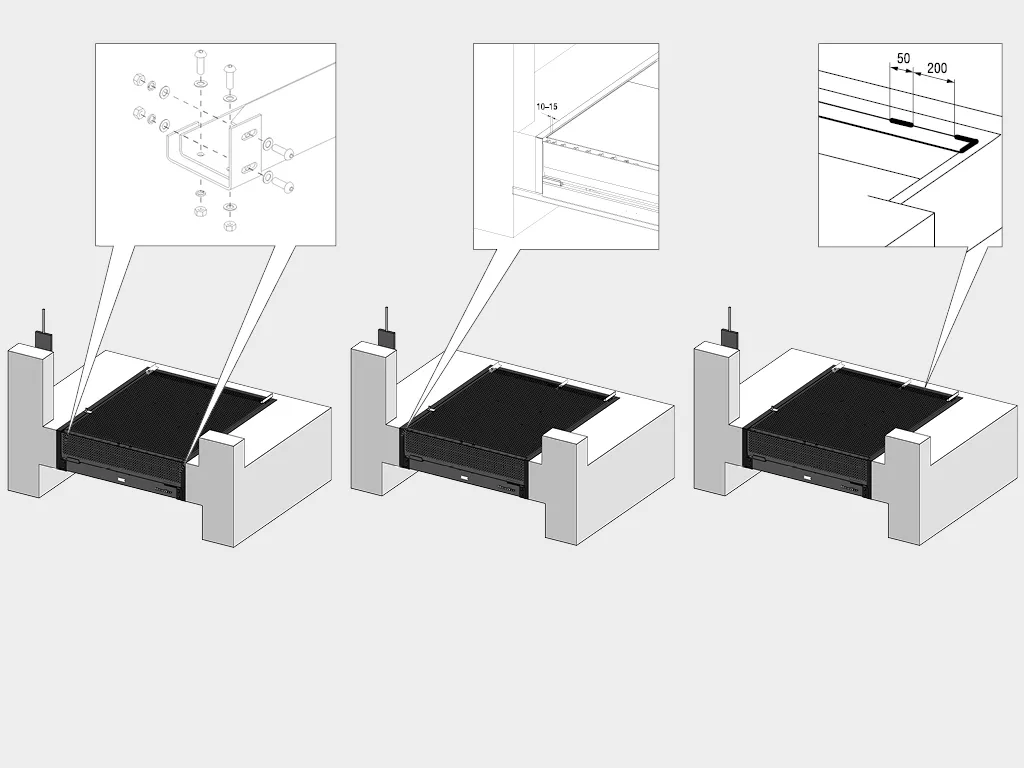

Монтаж в закрытый приямок

Монтаж в открытый приямок

Стандартная (400 мм). Цельнометаллическая прямоугольной формы, без сегментов. Ширина, идентичная ширине кузова автомобиля.

Клинообразная. Цельнометаллическая, без сегментов. Применяется в тех случаях, когда автомашина припарковалась не точно по центральной части дока, а также при работе с автотранспортом с различной шириной кузова.

Сегментированная. Выполнена в виде трех сегментов. Конструкция позволяет работать с автомобилями, имеющими нестандартную ширину путем складывания одного либо двух сегментов. Аппарель доступна для работы на платформах, имеющих грузоподъемность до 6 тонн.

Без подгиба. Цельнометаллическая прямоугольной формы, без сегментов. Используется при парковке автомобилей, обладающих одинаковой шириной с перегрузочным мостом. Удобна при работе погрузчика, имеющего низкий клиренс.

Документация по консольному доклевеллеру с поворотной аппарелью DLHHI
Условия эксплуатации консольного доклевеллера с поворотной аппарелью DLHHI
  1. Требуется регулярно проводить техосмотр оборудования, чтобы продлить бесперебойную работу и общий срок эксплуатации доклевеллера.
  2. Оператор, управляя перегрузочным мостом, обязан строго следить, чтобы в зоне выполнения работ не появлялись люди и животные, а также не оставлялись грузы.
  3. Следите, чтобы во время рабочего процесса доклевеллера ворота дока были открыты полностью.
  4. Убедитесь, что парковка автомобиля произошла правильно. Зафиксируйте колесные пары стопорами во избежание непроизвольного движения транспорта.
  5. Перед началом погрузки-разгрузки необходимо убедиться, что аппарель расположена в кузове по всей ширине. Аппарель должна заходить в кузов автомашины на расстояние не менее 100 миллиметров.
  6. Блог управления уравнительной платформой должен располагаться в том месте, откуда оператору будет удобно наблюдать за ходом проведения погрузочно-разгрузочных работ.
  7. Для работы погрузчиков стандартного образца разрешается использовать перегрузочный мост, имеющий точечную нагрузку 1,3 Н/мм².
  8. Для погрузочного транспорта, точечная нагрузка которого, более высокая (электроштабелеры, ричтраки, перевозчики поддонов и т.д.) запрещается применение платформы с точечной нагрузкой менее 6,5 Н/ Н/мм².
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия уравнительных платформ?
arrow
Платформа автоматически либо механически подымается и опускается на кузов автомобиля, затем возвращается в исходное положение.
Какую уравнительную платформу лучше выбрать?
arrow
Выбор доклевеллера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны уравнительные платформы?
arrow
Порошковое окрашивание и использование износостойких материалов обеспечивают долгий срок службы изделий. Их конструкция надежна, прочна, проста в монтаже и удобна в эксплуатации.
Насколько безопасны уравнительные платформы?
arrow
Система безопасности гидравлической установки остановит платформу при разрыве шланга или отъезда машины во время работы, а боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Можно ли использовать уравнительные платформы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
