Подвесные откатные ворота без нижней направляющей

Готовые решения

  • Подвесные откатные ворота без нижней направляющей
Подвесные промышленные ворота DoorHan утепленные
Подвесные промышленные ворота DoorHan утепленные
белый RAL 9003, ISG, ручное, подвесные откатные
Цена:
311 015 руб.
279 913.50 руб.
Заказать
Промышленные ворота подвесные утепленные DoorHan ISG
Промышленные ворота подвесные утепленные DoorHan ISG
белый RAL 9003, ISG, ручное, подвесные откатные
Цена:
232 058 руб.
208 852.20 руб.
Заказать

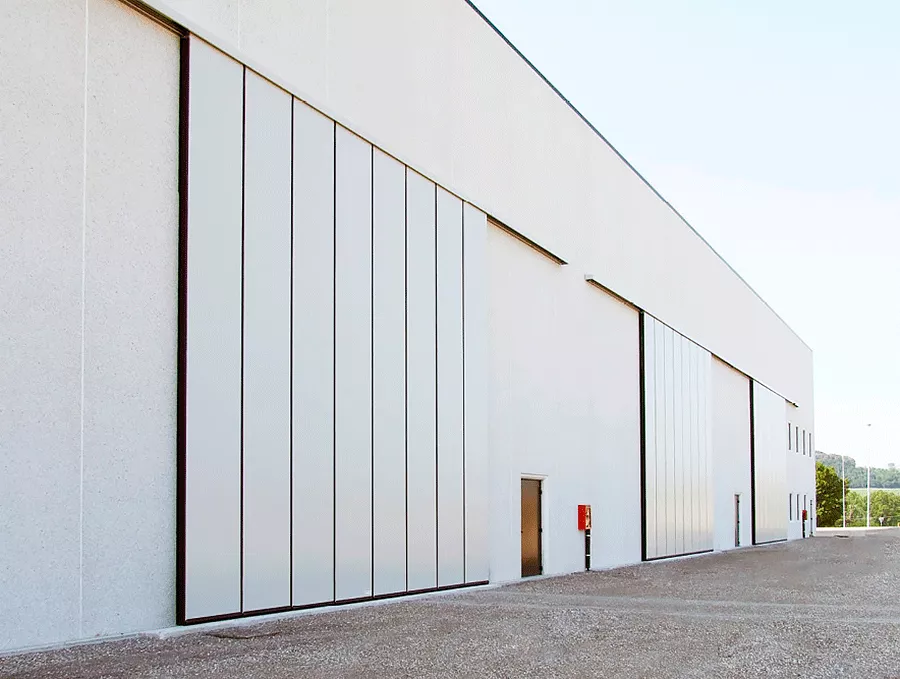

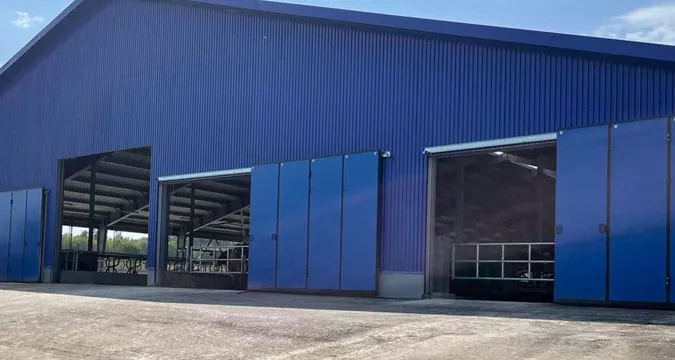

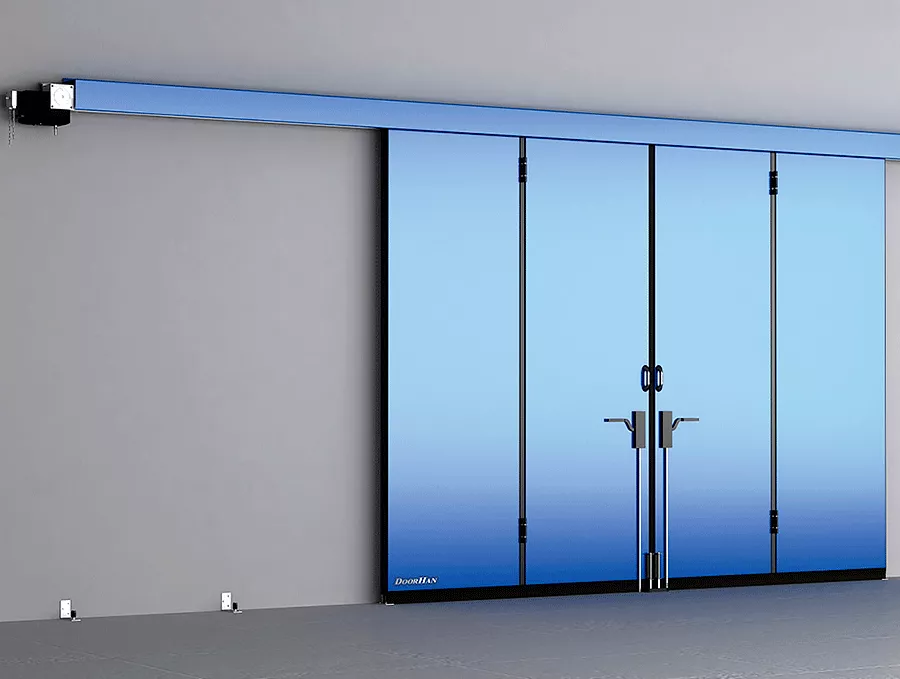

Откатные ворота без нижней направляющей можно устанавливать в крупногабаритные проемы объектов различного предназначения:

Ангаров
Гаражей
Складских помещений
Автотранспортных депо
Автосалонов
Шоу-румов

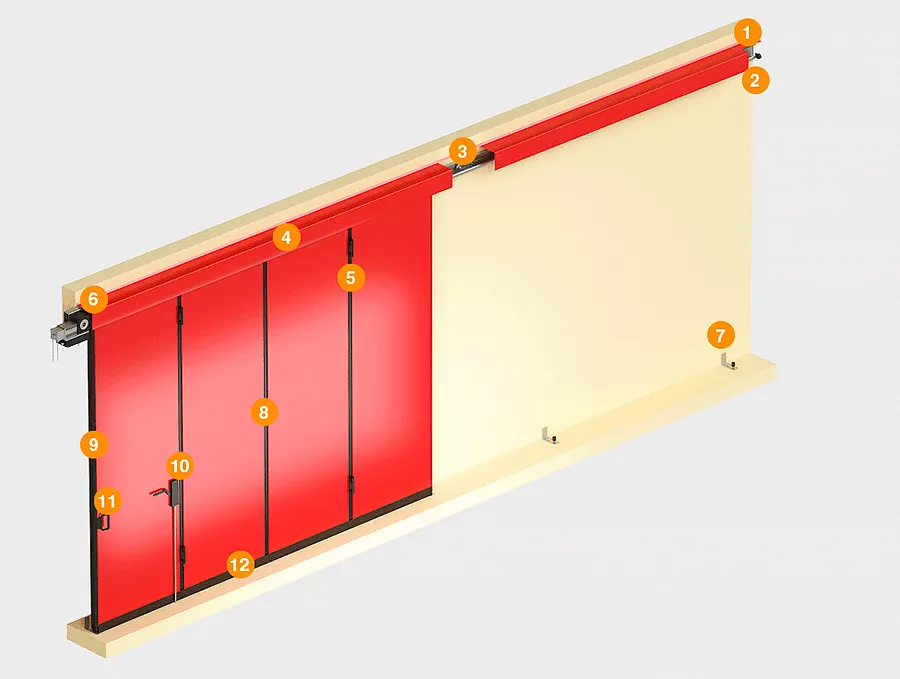

Конструкция подвесных откатных ворот без нижней направляющей
  1. Несущая балка.
  2. Ограничитель хода.
  3. Пластина со звездочкой.
  4. Защитный короб.
  5. Петля.
  6. Кронштейн крепления привода, роликовая опора.
  7. Нижний направляющий ролик.
  8. Шиповой резиновый уплотнитель.
  9. Концевой резиновый уплотнитель.
  10. Вертикальная ригельная задвижка.
  11. Стальная ручка.
  12. Профиль окантовки полотна ворот.
Внешний вид подвесных откатных ворот без нижней направляющей
  • Поверхности
  • Цвета
Гладкая (внешняя) Гладкая (внешняя)
RAL 9003 белый RAL 9003 белый
RAL 8014 коричневый RAL 8014 коричневый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 7004 серый RAL 7004 серый
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики подвесных откатных ворот без нижней направляющей
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ 26602.2-99, Па 50
Водонепроницаемость по ГОСТ 26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ 26602.5-2001 480
(класс Г)

Приведенное сопротивление теплопередаче, м² * °С/Вт 0,65
Безотказность, количество циклов открывания-закрывания, не менее 20 000 минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 при толщине панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2
(умеренно горючие)
при толщине панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2
(умеренно воспламеняемые)
при толщине панели 55 мм
Параметр Показатель
Ширина проема, мм от 2 000 до 9 000
Высота проема, мм от 2 000 до 6 000
Притолока, мм от 220
Пристенки, мм от 1 000
Упаковка в дерево Характеристики упаковки
Состав пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм длина упаковки зависит от длины сэндвич-панелей
Ширина, мм ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм высота упаковки зависит от количества сэндвич-панелей
Комплектация подвесных откатных ворот без нижней направляющей
  • Базовая
  • Дополнительная
Полотно ворот подвесных откатных

Полотно. Стандартный сборный комплект состоит из стальных сэндвич-панелей, усилительных пластин, петель, роликов, резиновых уплотнителей.

Стальная верхняя направляющая подвесных откатных ворот

Верхняя направляющая подвесных откатных ворот из холоднокатной стали.

Центральный ловитель

Центральный ловитель. Предназначен для повышения устойчивости конструкции.

Ручка стальная

Стальная ручка. Необходима для корректного ручного (механического) открытия/закрытия полотна.

Ригельная задвижка

Ригельная задвижка. Предназначена для запирания ворот изнутри помещения для предотвращения их свободного открытия.

Щеточный уплотнитель

Щеточный уплотнитель. Крепится по краям полотна и обеспечивает герметизацию помещения при закрытии ворот.

Нижний и верхний алюминиевый профиль

Нижний и верхний алюминиевый профили. Поставляются в комплекте со щеточными уплотнителями.

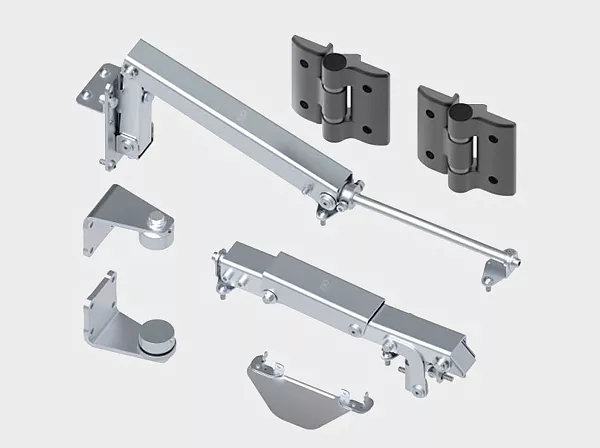

Комплект крепежных элементов
Крепежные элементы. Набор содержит все необходимые для монтажа элементы.

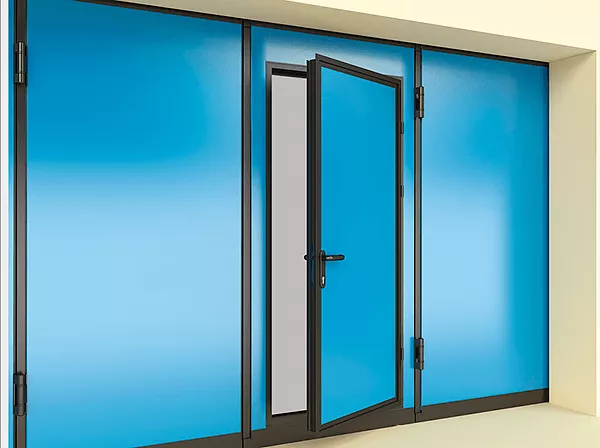

Калитка

Калитка в одной цветовой гамме с воротами с каркасом из алюминиевой рамы классического черного цвета RAL 9005.

Окно

Окно из прозрачного поликарбоната толщиной 3 миллиметра в алюминиевой раме.



Монтаж подвесных откатных ворот без нижней направляющей
  • Подготовка
  • Способы

Перед установкой ворот нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах. Для максимального соответствия изделия параметрам проема.

Для накладного монтажа:

Н — max высота проема

В — max ширина проема

h — размер притолоки

b1 / b2 — min правое/левое боковое расстояние

При встроенном монтаже, кроме учитываются неровности стен. Корректировка, как правило, на 5-10 миллиметров делается в меньшую сторону.

На внутренней стороне стены. Рекомендованный способ. Используется, когда характеристики проема позволяют провести такую установку. Механизмы привода и все направляющие скрыты от посторонних, что повышает надежность всей конструкции.


На внешней стороне стены. Способ применяется, когда внутреннее пространство помещения не позволяет провести установку на внутренней стороне стены. Или стоит задача максимальной экономии пространства.

Документация по подвесным откатным воротам без нижней направляющей
Условия эксплуатации подвесных откатных ворот без нижней направляющей

Для комфортного пользования подвесными откатными воротами и продления их безукоризненной службы, следует соблюдать несколько условий:



  1. Сборку и монтаж изделия проводить в четком соответствии с инструкцией.
  2. Ручное (механическое) открытие полотна производить только с помощью специальной ручки.
  3. При ручном открытие стараться следить за плавным движением полотна без рывков и большой физической силы.
  4. Следить за отсутствием во время открытия-закрытия ворот людей, животных или других препятствий на траектории движения во избежание поломки изделия или травмирования.
  5. Не передвигаться под полотном во время его движения.
  6. Соблюдать возможность свободного движения полотна во время открытия-закрытия.
  7. Следить за чистотой роликов и направляющих, поскольку их загрязнение может нарушить плавность хода при ручном открытии, а также сократить срок службы электропривода, работающего с предельным усилием.
  8. Проводить ежегодное ТО.
  9. Не препятствовать движению работающего полотна во избежание травматизации и поломки изделия.
  10. Не прикасаться к подвижным частям конструкции во время их работы.
