Скоростные рулонные ПВХ ворота Дорхан SDFS и SDFB

Готовые решения

  • DoorHan SDFS/SDFB

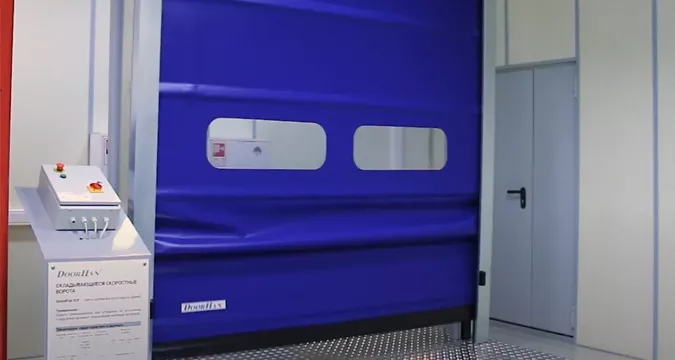

Скоростные ворота DoorHan SpeedFold SDFS / SDFB
Скоростные ворота DoorHan SpeedFold SDFS / SDFB
синий RAL 5002, SpeedFold SDFS / SDFB, датчик радар (2 шт.), скоростные рулонные
Цена:
397 383 руб.
357 644.70 руб.
Заказать
Скоростные складывающиеся ворота DoorHan SpeedFold SDFS/SDFB
Скоростные складывающиеся ворота DoorHan SpeedFold SDFS/SDFB
белый RAL 9010, SpeedFold SDFS / SDFB, шнуровой выключатель (2 шт.) , скоростные рулонные
Цена:
286 887 руб.
258 198.30 руб.
Заказать

Модель ПВХ-ворот серии SPEEDFOLD SDFS/SDFB применяется на объектах, расположенных на открытых местах с сильной ветровой нагрузкой. Изделие предназначено для надежной защиты проема здания от проникновения через него посторонних лиц и животных на его территорию. Кроме того, конструкция ворот обеспечивает необходимые параметры микроклимата в помещении и его надежную изоляцию от внешней среды.

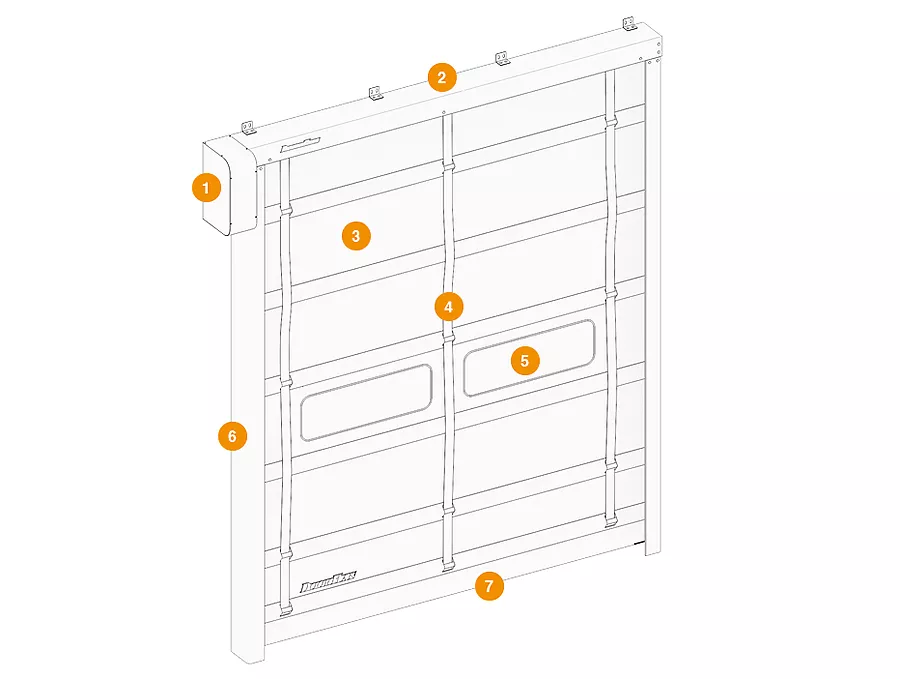

Конструкция скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  1. Привод
  2. Короб вала
  3. Полотно
  4. Ремень
  5. Прозрачная вставка (окно-панель)
  6. Вертикальная направляющая
  7. Нижняя кромка полотна
Внешний вид скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3000 (красный) RAL 3000 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот без покраски из оцинкованной стали Каркас ворот без покраски из оцинкованной стали
Характеристики скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч CLASS4 для ворот шириной до 3 000 мм
Скорость открывания, м/с 1,0 для ворот до 5 000 × 5 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от −5 до +50 если привод установлен снаружи здания
Диапазон рабочих температур, °С от −15 до +50 если привод установлен внутри здания
Диапазон рабочих температур, °С от −30 до +50 при использовании системы подогрева стоек и привода
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 000 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 1 600 до 5 000 (до 12 000 для SDFB)
Высота проема, мм от 1 800 до 5 000 (до 12 000 для SDFB)
Притолока, мм 1 000 (1 100 для SDFB)
Пристенки, мм 130 (250 для SDFB)
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм зависит от длины соcтавных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730
Комплектация скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Базовая
Вал из оцинкованной стали
Вал из оцинкованной стали. Диаметр — 90/130 миллиметров.
Полотно
Полотно.
Блок управления
Блок управления воротами. Расположен в металлическом шкафу размером 300х400х150 мм. Обладает IP54 классом защиты. В комплекте имеется частотный преобразователь;
Фотоэлементы

Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.

Выносные фотоэлементы
Наружные фоточувствительные элементы на столбиках и сигнальные лампочки.
Монтаж скоростных рулонных ворот SPEEDROLL SDFS/SDFB
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед проведением всех необходимых монтажных работ специалисты заказчика должны предоставить точные размеры проема объекта. Для этого требуется провести замеры с трех различных точек по периметру проема.

Работы по установке, данной конструкции складных ворот производятся только методом накладного монтажа.

Условия эксплуатации скоростных рулонных ворот SPEEDROLL SDFS/SDFB

После установки продукции на объект наши сотрудники в течение всего времени ее использования могут оказывать необходимую помощь по техническому обслуживанию и ремонту ворот. Одной из наших основных задач является поддержка бесперебойной работы конструкции в любое время. Чтобы изделие работало без каких-либо проблем длительный период времени нужно соблюдать некоторые непреложные условия его эксплуатации:

  • выполнять систематический осмотр и техническое обслуживание устройства;
  • при ручном открытии полотна пользоваться только специальным приспособлением (воротком);
  • нельзя подвергать какие-либо части конструкции механическому усилию;
  • необходимо содержать поверхность полотна и направляющих в чистом состоянии;
  • запрещено во время работы ПВХ-ворот находиться в районе проема людям, животным, а также оставлять посторонние предметы.
Видео скоростных рулонных ворот SPEEDROLL SDFS/SDFB
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят скоростные рулонные ПВХ ворота?
arrow
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
arrow
Габариты проема под установку скоростных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Каковы габариты проема под установку распашных ворот?
arrow
Габариты проема под установку распашных ворот: ширина проема до 5000 мм, высота проема до 5000 мм.
