Тепловые завесы серия 600

Готовые решения

  • Тепловые завесы серия 600

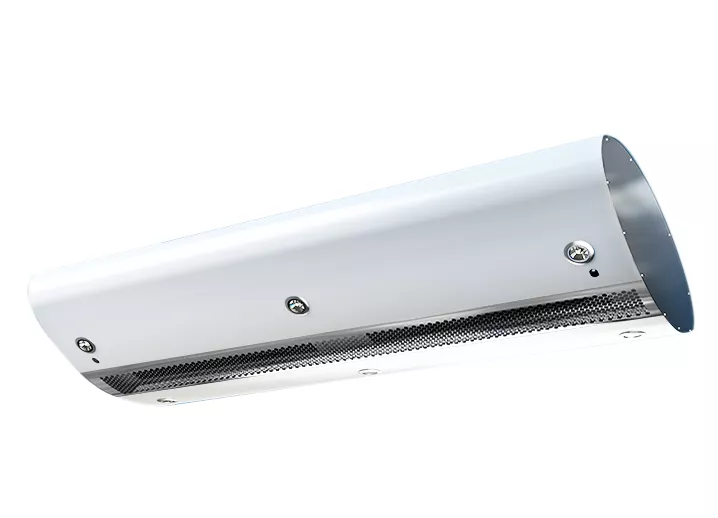

Тепловая завеса КЭВ-50П6111W
Тепловая завеса КЭВ-50П6111W
IP20, белый RAL 9003, Cерия 600, Интерьерная
Цена: 102 552 руб.
Заказать

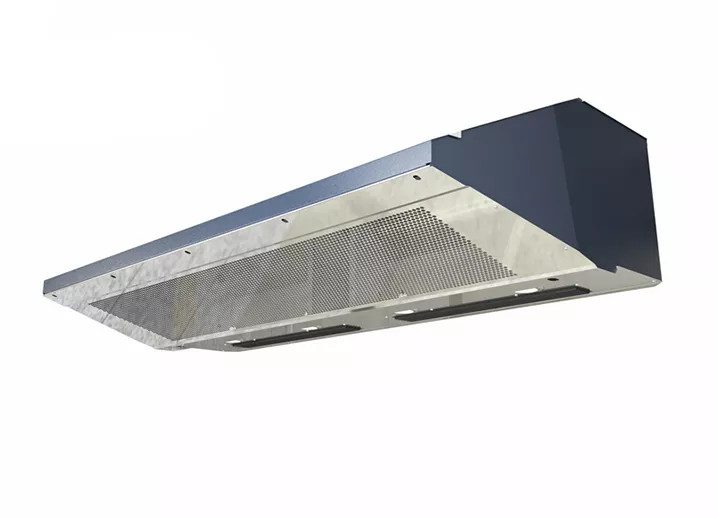

Воздушная завеса КЭВ-П6147A
Воздушная завеса КЭВ-П6147A
IP21, полированная нержавеющая сталь с гранями, Cерия 600, Интерьерная
Цена: 102 305 руб.
Заказать
Тепловая завеса КЭВ-12П6051Е
Тепловая завеса КЭВ-12П6051Е
12, IP21, синий RAL 5010, Cерия 600, Интерьерная
Цена: 75 952 руб.
Заказать
Воздушная завеса КЭВ-П6171А
Воздушная завеса КЭВ-П6171А
IP21, серый RAL 7004 , Cерия 600, Интерьерная
Цена: 74 575 руб.
Заказать

Завесы серии 600 предназначена для установки в помещениях с дизайнерским интерьером. Модель «Колонна» предназначена для вертикальной установки с одной или с двух сторон от проёма, в том числе проёма вращающихся дверей.  Остальные модели серии 600 предназначены для горизонтальной и потолочной установки.

Дизайн воздушно-тепловых завес серии 600
  • Цвета
  • Панели ВТЗ
Нержавеющая сталь Нержавеющая сталь
RAL 9003 белый RAL 9003 белый
RAL 7035 светло-серый RAL 7035 светло-серый
Глянцевая или матовая нержавеющая сталь Глянцевая или матовая нержавеющая сталь
Полированная или матовая нержавеющая сталь Полированная или матовая нержавеющая сталь
Полированная нержавеющая сталь Полированная нержавеющая сталь
Характеристики тепловых завес серии 600
  • Технические
Модель Максимальная
высота
установки
Теплоноситель Расход
воздуха,
(м3/ч)/м
Поток
импульса,
Н/м
Тепловая
мощность,
кВт/м
Длина
завесы, м
КОЛОННА до 3,5 м Электричество
Вода
Без источника тепла
1600-2500 7,5 12-20 2 / 2,3 / 3
ЭЛЛИПС до 3,5 м Электричество
Вода
Без источника тепла
2500 5 13-23 1 / 2
КОСМОС до 5 м Электричество
Вода
Без источника тепла
2500 9,4 16-21 1,5 / 2
ГАЛАКТИКА до 5 м Электричество
Вода
Без источника тепла
2500 9,4 16-21 1,5 / 2
КОМЕТА до 5 м Электричество
Вода
Без источника тепла
2500 9,4 16-21 1,5 / 2
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C:
от -50 до +50.

Внимание!
В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Что такое воздушно тепловая завеса?
arrow
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.

Зачем нужна воздушно-тепловая завеса?
arrow
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.

Какими защитами оборудована завеса?
arrow
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.

Что регулируют в завесах?
arrow
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
arrow
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
arrow
  • Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
  • Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
  • Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
