Платформа с поворотной аппарелью

Готовые решения

  • С поворотной аппарелью DLHH DoorHan

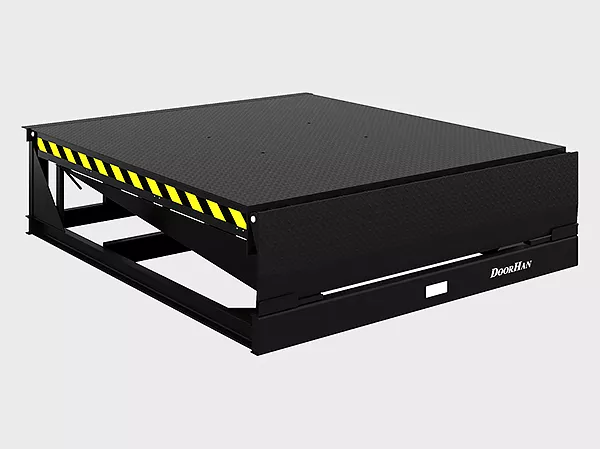

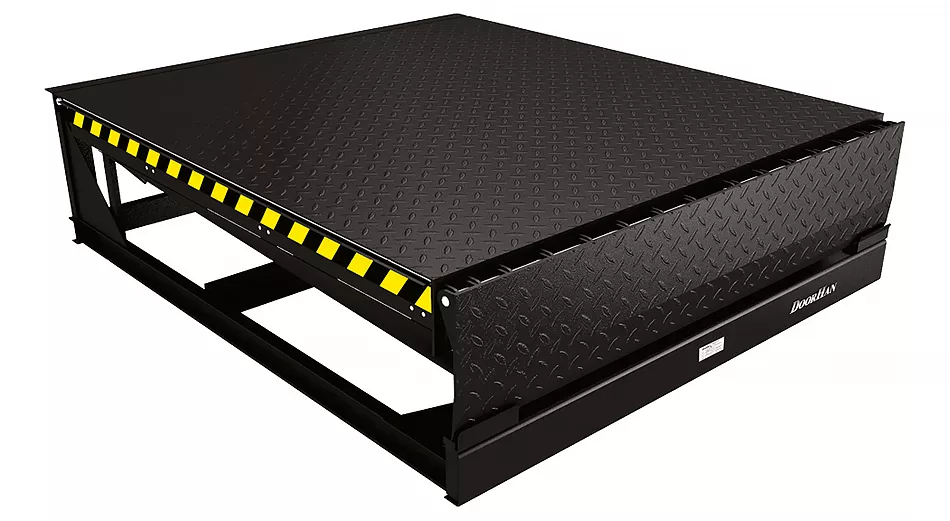

Уравнительная платформа DoorHan черного цвета 2500x2000
Уравнительная платформа DoorHan черного цвета 2500x2000
черный RAL 9005, DLHH, электрогидравлическое, с поворотной аппарелью
Цена:
480 505 руб.
432 454.50 руб.
Заказать
Платформа уравнительная с поворотной аппарелью DoorHan DLHH 2500х1800
Платформа уравнительная с поворотной аппарелью DoorHan DLHH 2500х1800
черный RAL 9005, DLHH, электрогидравлическое, с поворотной аппарелью
Цена:
476 925 руб.
429 232.50 руб.
Заказать
Платформа уравнительная с поворотной аппарелью DoorHan DLHH европейская 2500х1800
Платформа уравнительная с поворотной аппарелью DoorHan DLHH европейская 2500х1800
черный RAL 9005, DLHH, электрогидравлическое, с поворотной аппарелью
Цена:
549 577 руб.
494 619.30 руб.
Заказать
Платформа уравнительная с поворотной аппарелью DoorHan синяя европейская 2500х1800
Платформа уравнительная с поворотной аппарелью DoorHan синяя европейская 2500х1800
синий RAL 5005, DLHH, электрогидравлическое, с поворотной аппарелью
Цена:
549 577 руб.
494 619.30 руб.
Заказать
Платформа уравнительная с поворотной аппарелью DoorHan синяя 2500х1800
Платформа уравнительная с поворотной аппарелью DoorHan синяя 2500х1800
синий RAL 5005, DLHH, электрогидравлическое, с поворотной аппарелью
Цена:
540 998 руб.
486 898.20 руб.
Заказать

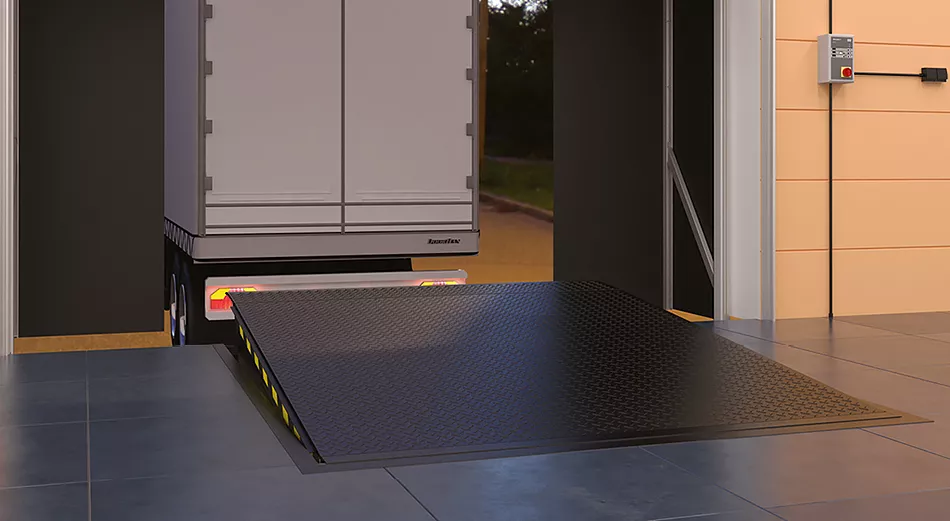

Электрогидравлические уравнительные платформы с поворотной аппарелью DLHH активно используются для решения погрузочно-разгрузочных вопросов в транспортных и логистических компаниях. Когда между высотой кузова автомобиля и уровнем площадки есть большой перепад высоты, только доклевеллеры c поворотной аппарелью решают этот вопрос оперативно и эффективно, увеличивая скорость погрузки-разгрузки.

Когда оборудование запускается, платформа поднимается. Аппарель открывается во время поворота. Платформа продолжает опускаться до момента, пока не достигнет пола кузова автомобиля.

Когда погрузочно-разгрузочные работы завершены, происходит обратное движение: платформа поднимается. А аппарель опускается. Конструкция возвращается в исходное положение.

Больше информацииМеньше информацииarrow-right-blue

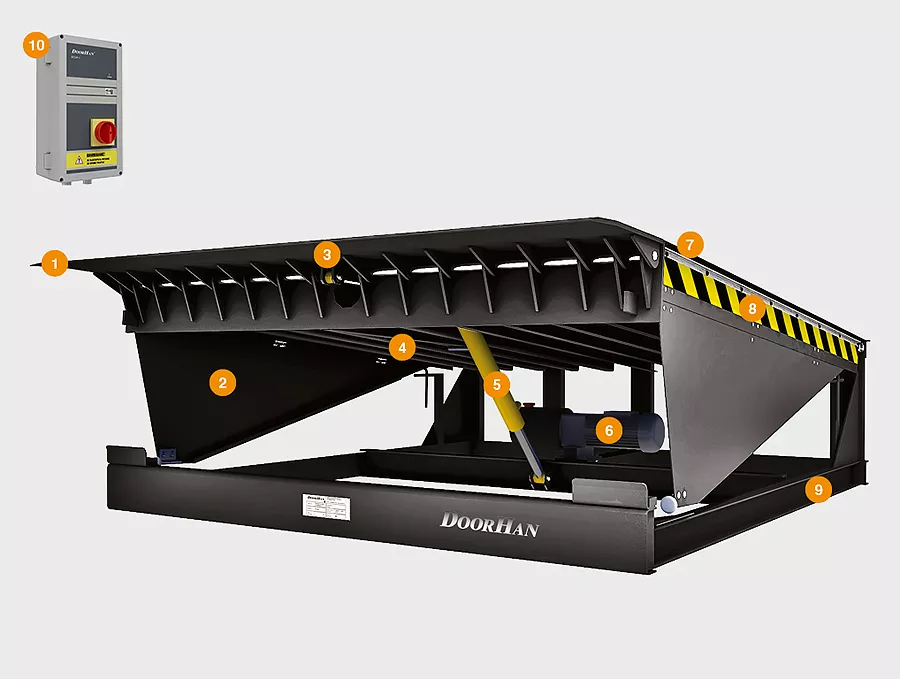

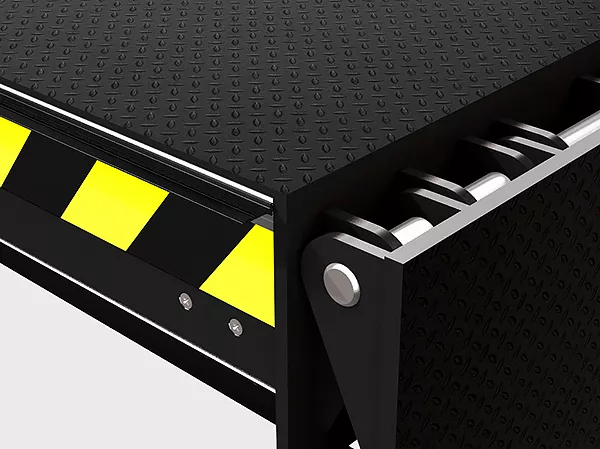

Конструкция доклевеллера с поворотной аппарелью DLHH

  1. Аппарель
  2. Боковые шторки безопасности
  3. Цилиндр аппарели
  4. Ремонтная подпорка
  5. Подъемный цилиндр
  6. Гидравлический насос
  7. Крышка платформы
  8. Желто-черная сигнальная полоса
  9. Ферма
  10. Блок управления

Внешний вид уравнительной платформы с поворотной аппарелью DLHH
  • Цвета
  • Поверхности
RAL 5005 синий RAL 5005 синий
RAL 9005 черный RAL 9005 черный
Чечевичное рифление Чечевичное рифление
Характеристики уравнительной платформы с поворотной аппарелью DLHH
  • Технические
  • Размеры
Параметр Значение Примечание
Длина, мм 2 500 / 3 000 / 3 500 / 4 000 / 4500
Вес изделия, кг 820 / 960 / 1 100 / 1 250 / 1 400
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 8 мм
Мощность, Вт 750 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от −20 до +50
Количество подъемных цилиндров, шт. 1 2 (как дополнительная опция)
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000 / 4 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200
Рабочий диапазон в зависимости от длины платформы, мм | Длина платформы | Вверх | Вниз | 7°
  | 2 500 | 655 | 310 | 260
  | 3 000 | 710 | 305 | 320
  | 3 500 | 775 | 300 | 380
  | 4 000 | 835 | 295 | 440
  | 4 500 | 895 | 290 | 500
Комплектация доклевеллера с поворотной аппарелью DLHH
  • Базовая
  • Дополнительная
Уравнительная платформа
Уравнительная платформа.
Соединение для блока управления
Соединение для блока управления.
Боковой уплотнитель
Боковой уплотнитель.
Базовый блок управления DCUH-1
Стандартный блок управления серии DCUH-1. Для питания задействована трехфазная электросеть с рабочим напряжением 380 Вольт. Удерживая соответствующую кнопку, оператор управляет движением платформы и поворотной аппарели. При закрытии ворот устройство блокируется.
Блок управления DCUH-2
Блок управления многофункциональный, серии DCUH-2. Требования для запитки от электрической сети, аналогичные базовому блоку. Управление движением платформы совершается при помощи электрической кнопки. В обратное положение механизм возвращается в автоматическом режиме. При закрытии ворот происходит блокирование платформы. Есть возможность подключения внутреннего или внешнего светофора. В комплект входит дополнительное освещение, цифровой ЖК-дисплей, а также информационный индикатор, сообщающий оператору о необходимости начала техобслуживания.
Комплексное устройство для управления элементами перегрузочного дока DCUH-3
Элементы управления перегрузочным доком (DCUH-3). Устройство является комплексным, питание от трехфазной сети с электрическим напряжением в 380 Вольт. Управление происходит способом нажатия и удержания электрической кнопки. В первоначальное положение механизм возвращается в автоматическом режиме после включения надлежащей кнопки. При закрытии ворот происходит блокировка платформы. Имеется возможность подключить внутренний либо внешний светофор, добавить освещение, компактный цифровой ЖК-дисплей, а также индикатор, на который выводится информация о проведении планового техобслуживания. Кроме того, производитель может предоставить оборудование для управления электроприводом ворот и герметизатором надувного типа.
Фотоэлектрический сенсор
Сенсор фотоэлектрический. Предназначен для парного блокирования секционных ворот и уравнительной платформы. Для предотвращения повреждений секционных ворот, когда они находятся в закрытом состоянии, фоточувствительный датчик блокирует управление доклевеллером.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Ограждения
Система ограждений. Трубы стальные, круглого сечения диаметром 100 - 159 мм. Устанавливаются во внутреннем пространстве склада для защиты стен от неаккуратной работы погрузчиков. Задают правильное направление движения рабочей технике перед доком и внутри складского помещения. По желанию заказчика возможно изготовление ограждений по его эскизам.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Светофор Traffic-light-LED
Светофор Traffic-light-LED. Обеспечивает безопасное движение транспорта и погрузчика в момент подъезда, отъезда или погрузочно-разгрузочных работ. Подключается к двум блокам управления: DCUH-2 / DCUT-2, DCUH-3 / DCUT-3.
Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.
«Зимний пакет» с гидростанцией с подогревом
«Зимний пакет» с гидростанцией с подогревом. Создает условия, при которых уравнительную платформу с поворотной аппарелью DLHH можно использовать при температуре до −30 градусов по Цельсию.
Монтаж доклевеллера с поворотной аппарелью DLHH
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Для установки доклевеллеров с поворотной аппарелью DLHH требуется сделать приямки. Схема подготовки есть в разделе «Документация».

Встроенный монтаж

Подвесной монтаж

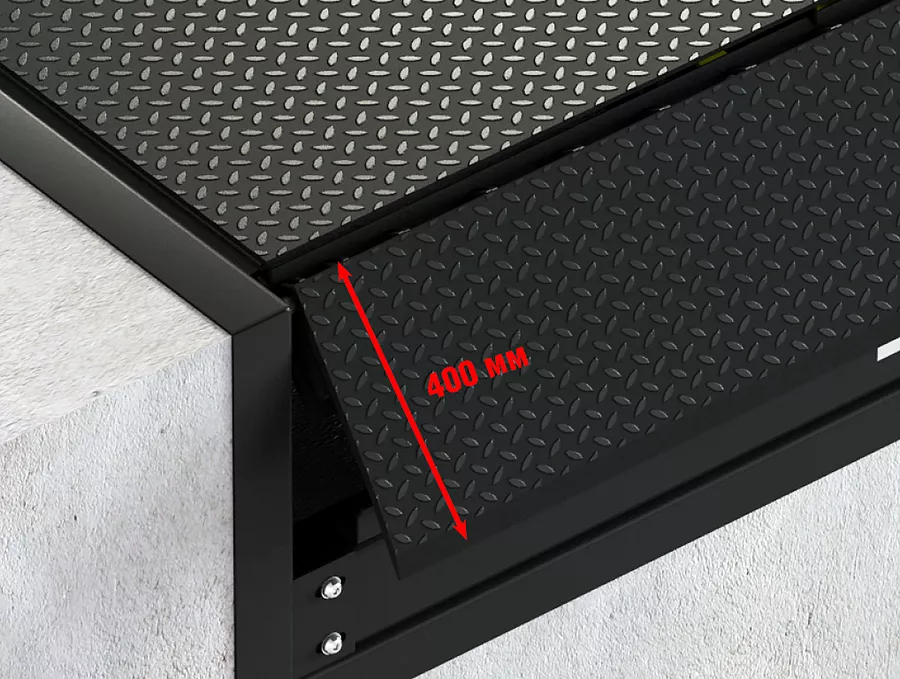

Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

Аппарель 500 мм. Фаска 35 мм. Удлиненная, целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины в случаях, когда длины стандартной аппарели не достаточно.

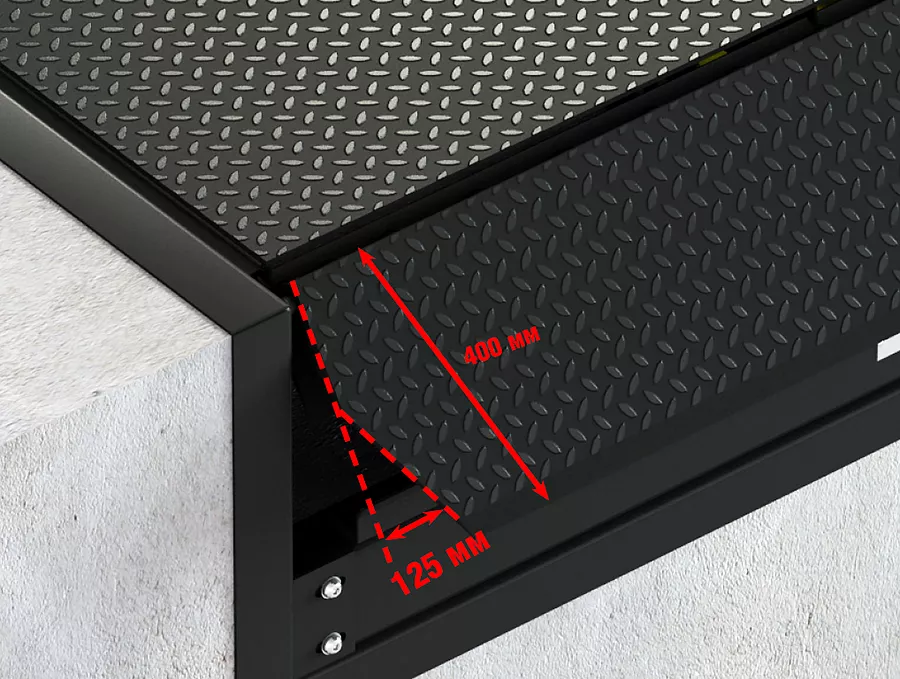

Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

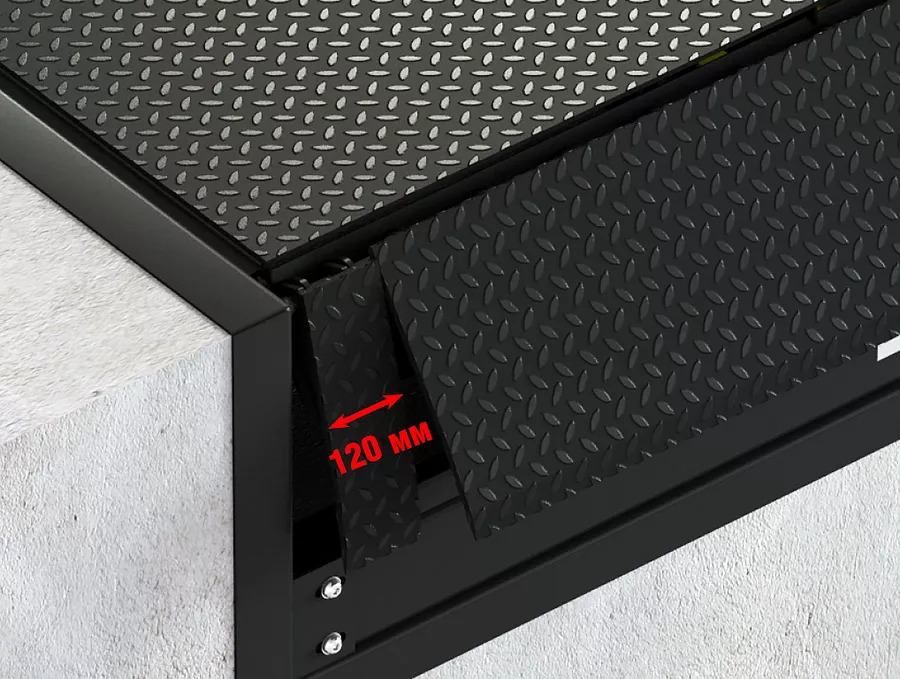

Сегментированная аппарель. Фаска 35 мм. Исполняется с 3 сегментами. Складывание одного или двух боковых сегментов позволяет использовать платформу с автомобилями, имеющими ширину меньше стандартной. Доступна только для платформ грузоподъемностью 6 000 кг.

Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.

Условия эксплуатации доклевеллера с поворотной аппарелью DLHH
  1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
  2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
  3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
  4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
  5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
  6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки / разгрузки.
  7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
  8. Для погрузочной техники, имеющей высокую точечную нагрузку, такие как электрические штабелеры / перевозчики поддонов / ричтраки / сборщики заказов на полиуретановых колесах обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².
Видео доклевеллера с поворотной аппарелью DLHH
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия уравнительных платформ?
arrow
Платформа автоматически либо механически подымается и опускается на кузов автомобиля, затем возвращается в исходное положение.
Какую уравнительную платформу лучше выбрать?
arrow
Выбор доклевеллера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны уравнительные платформы?
arrow
Порошковое окрашивание и использование износостойких материалов обеспечивают долгий срок службы изделий. Их конструкция надежна, прочна, проста в монтаже и удобна в эксплуатации.
Насколько безопасны уравнительные платформы?
arrow
Система безопасности гидравлической установки остановит платформу при разрыве шланга или отъезда машины во время работы, а боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Можно ли использовать уравнительные платформы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
