Скоростные рулонные ПВХ ворота Дорхан SDC

Готовые решения

  • DoorHan SDC

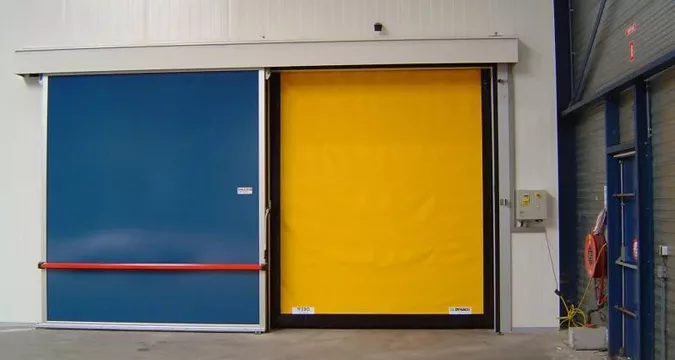

Скоростные рулонные ворота DoorHan SPEEDROLL SDС
Скоростные рулонные ворота DoorHan SPEEDROLL SDС
синий RAL 5002, SpeedRoll SDС, датчик радар (2 шт.), скоростные рулонные
Цена:
607 487 руб.
546 738.30 руб.
Заказать
Скоростные рулонные ворота для морозильных камер DoorHan SPEEDROLL SDС
Скоростные рулонные ворота для морозильных камер DoorHan SPEEDROLL SDС
белый RAL 9010, SpeedRoll SDС, шнуровой выключатель (2 шт.) , скоростные рулонные
Цена:
509 091 руб.
458 181.90 руб.
Заказать

Модель ПВХ ворот SPEEDROLL SDC применяется на предприятиях пищевой и индустриальной промышленности, а также в области медицины, на складах, в морозильных камерах и других закрытых помещениях, где необходима полная изоляция от внешней среды и поддержка определенных параметров микроклимата.

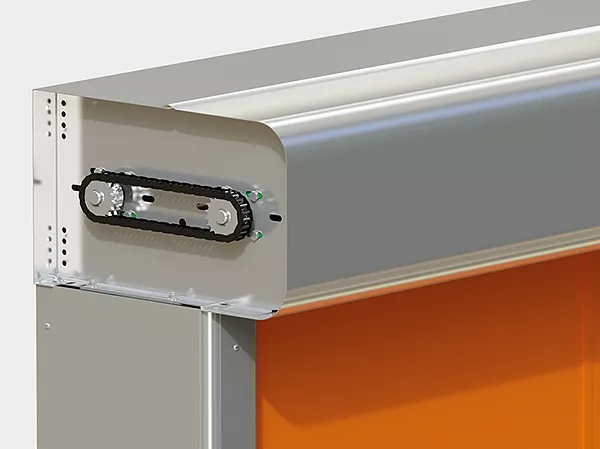

Конструкция скоростных рулонных ворот SPEEDROLL SDC
  1. Электрический привод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Направляющая для движения полотна
  6. Короб стойки
  7. Нижняя кромка полотна
  8. Фотоэлемент
  9. Стойка
  10. Блок управления
  11. Тепловая пушка
Внешний вид скоростных рулонных ворот SPEEDROLL SDC
  • Цвет каркаса
  • Цвет полотна
  • Поверхности
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3002 (красный) RAL 3002 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
RAL 9010 (белый) RAL 9010 (белый)
RAL 5002 (синий) RAL 5002 (синий)
RAL 6026 (зеленый) RAL 6026 (зеленый)
RAL 9006 (серебристый) RAL 9006 (серебристый)
RAL 1003 (желтый) RAL 1003 (желтый)
RAL 3000 (красный) RAL 3000 (красный)
RAL 2004 (оранжевый) RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304 Каркас ворот из нержавеющей стали ASIS 304
Характеристики скоростных рулонных ворот SPEEDROLL SDC
  • Технические
  • Размеры
  • Упаковка
Параметр Значение Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 для ворот шириной до 3 500 мм
Скорость открывания, м/с 1,0 ворота до 3 000 × 3 000 мм
Скорость закрывания, м/с 0,8
Диапазон рабочих температур, °С от −30 до +50 При эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации
Параметр Показатель
Ширина проема, мм от 2 000 до 3 750
Высота проема, мм от 2 000 до 3 000
Притолока, мм от 1 100
Пристенки, мм от 220 до 440
Упаковка в дерево Характеристики упаковки
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм зависит от длины составных частей ворот
Ширина, мм 700
Высота, мм 665
Комплектация скоростных рулонных ворот SPEEDROLL SDC
  • Базовая
  • Дополнительная
Стойки и короба из оцинкованной стали
Короба и стойки выполнены из металла покрытого слоем цинка.
Вал из оцинкованной стали

Металлический вал, покрытый слоем цинка, диаметром 130 мм;

Направляющие
Экструзионные полиэтиленовые направляющие.
Полотно

ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;

Блок управления
Блок управления воротами. Расположен в металлическом шкафу размером 300х400х150 мм. Обладает IP54 классом защиты. В комплекте имеется частотный преобразователь;
Фотоэлементы

Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.

Подогрев привода
Элемент подогрева привода ворот и стоек, а также пустот, образующихся между полотнами
Выносные фотоэлементы
Наружные фоточувствительные элементы на столбиках и сигнальные лампочки.
Корпус блока управления

Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.

Монтаж скоростных рулонных ворот SPEEDROLL SDC
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед тем как начать монтажные работы оборудования необходимо провести предварительную подготовку объекта, включающую в себя замеры проема изнутри помещения. Для обеспечения точности замеров рекомендуется проводить их в трех разных точках.

Установочные работы скоростных ворот рулонного типа SPEEDROLL SDC производятся накладным способом.

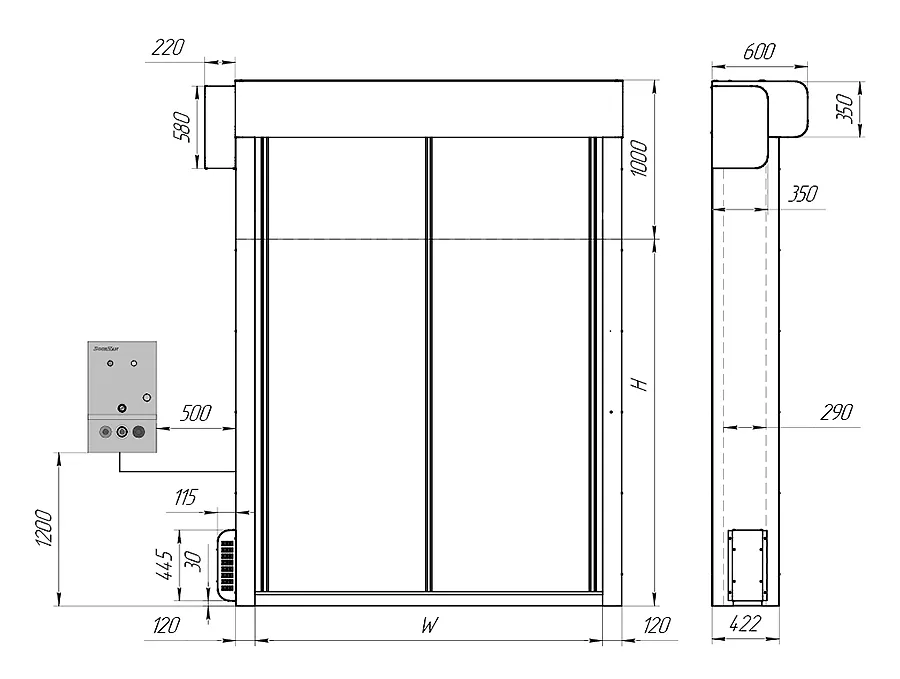

Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 2 000 до 3 750
H, мм Высота проема от 2 000 до 3 000

Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 2 000 до 3 750
H, мм Высота проема от 2 000 до 3 000
Правила использования и обслуживания скоростных рулонных ворот SPEEDROLL SDC

В обязанности сотрудников фирмы «Техноград» входит кроме предоставления подробной информации о достоинствах продукции рассказать, как правильно пользоваться конструкцией, чтобы продлить срок ее эксплуатации и обеспечить бесперебойную работу.

  1. Данная модель ворот не предназначена для установки в местах с повышенной либо нестабильной ветровой нагрузкой. К таким объектам можно отнести многоуровневые закрытые стоянки (паркинги) имеющие несколько въездов-выездов, здания, размещенные на открытом морском побережье, нестандартные постройки с множеством входов и выходов. Для таких объектов лучше использовать другие модели, например: спиральные ворота HSSD либо SpeedFold.
  2. Необходимо проводить регулярный техосмотр и обслуживание всех элементов конструкции.
  3. При открытии-закрытии ворот в ручном режиме использовать только специальный вороток.
  4. Запрещено воздействовать на ворота механическим усилием, создавать препятствие свободному закрытию-открытию устройства, а также заходить в область проема людям и животным во время движения конструкции.
  5. Важным условием является содержание направляющих поливинилхлоридных полотен в полной чистоте.
Видео скоростных рулонных ворот SPEEDROLL SDC
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Для чего подходят скоростные рулонные ПВХ ворота?
arrow
Скоростные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Какие скоростные ворота лучше выбрать?
arrow
Выбор типа складных ворот зависит от назначения объекта и необходимых размеров ворот. Более подробно читайте в статье.
Каковы габариты проема под установку скоростных ворот?
arrow
Габариты проема под установку скоростных ворот: ширина проема до 40000 мм, высота проема до 40000 мм.
Где можно купить скоростные ворота?
arrow
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Каковы габариты проема под установку распашных ворот?
arrow
Габариты проема под установку распашных ворот: ширина проема до 5000 мм, высота проема до 5000 мм.
