Механические доклевеллеры

Готовые решения

  • Механические DoorHan
Доклевеллер механический DoorHan MODL синий 2000х2500
Доклевеллер механический DoorHan MODL синий 2000х2500
синий RAL 5005, MODL, механическое, механический
Цена:
389 897 руб.
350 907.30 руб.
Заказать
Платформа уравнительная механическая DoorHan MODL 1800х2500
Платформа уравнительная механическая DoorHan MODL 1800х2500
черный RAL 9005, MODL, механическое, механический
Цена:
383 739 руб.
345 365.10 руб.
Заказать

Механические доклевеллеры MODL работают без подключения к электрической сети. Это их главное отличие от электрогидравлических моделей. Когда на объекте не подведено электричество или временно отсутствует, у этого оборудования нет аналогов.

Механическая уравнительная платформа MODL поднимается вручную. Для этого потребуется, как минимум, два взрослых человека. Аппарель открывается автоматически в процессе поворота. Принцип работы не отличается от других моделей. Платформа опускается до момента, когда она достигает пола кузова транспортного средства. В исходное положение она возвращается в обратной последовательности действий.

Больше информацииМеньше информацииarrow-right-blue

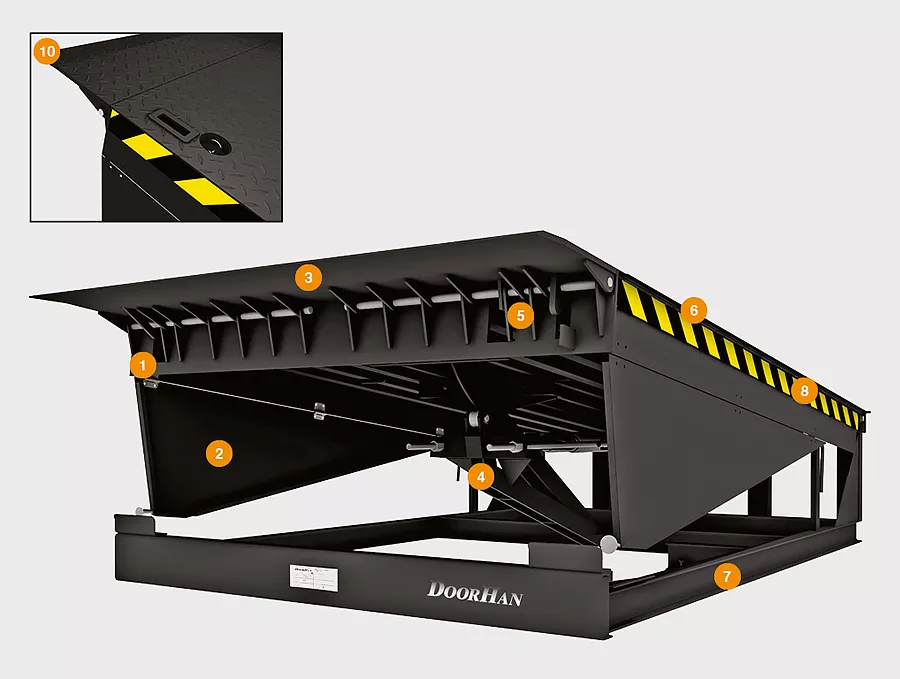

Конструкция механического доклевеллера MODL

  1. Демпферные механизмы аппарели
  2. Боковые шторки безопасности
  3. Аппарель
  4. Механизмы балансировки платформы
  5. Механизмы открытия аппарели
  6. Крышка платформы
  7. Ферма
  8. Сигнальная желто-черная полоса
  9. Ручки подъема платформы
  10. Цепной привод управления аппарелью

Внешний вид уравнительной платформы механической MODL
  • Цвета
RAL 9005 черный RAL 9005 черный
RAL 5005 синий RAL 5005 синий
Характеристики уравнительной платформы механической MODL
  • Технические
  • Размеры
Параметр Значение Примечание
Длина, мм 2 500
Ширина, мм 1 800 / 2 000
Вес изделия, кг 850
Допустимая нагрузка, кг (кН) 6 000 (60)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от −30 до +50
Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН), мм 2 500
Ширина уравнительной платформы, мм 1 800 / 2 000
Комплектация механического доклевеллера MODL
  • Базовая
  • Дополнительная
Уравнительная платформа
Уравнительная платформа.
Боковой уплотнитель
Боковой уплотнитель.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Ограждения
Система ограждений. Трубы стальные, круглого сечения диаметром 100 - 159 мм. Устанавливаются во внутреннем пространстве склада для защиты стен от неаккуратной работы погрузчиков. Задают правильное направление движения рабочей технике перед доком и внутри складского помещения. По желанию заказчика возможно изготовление ограждений по его эскизам.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Светодиодный светильник с кронштейном
Светильник, светодиодный на кронштейне. Предназначен для дополнительного освещения пространства дока.
Монтаж механического доклевеллера MODL
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед установкой механических доклевеллеров MODL требуется сделать приямки. Инструкция по их созданию есть в разделе «Документация».

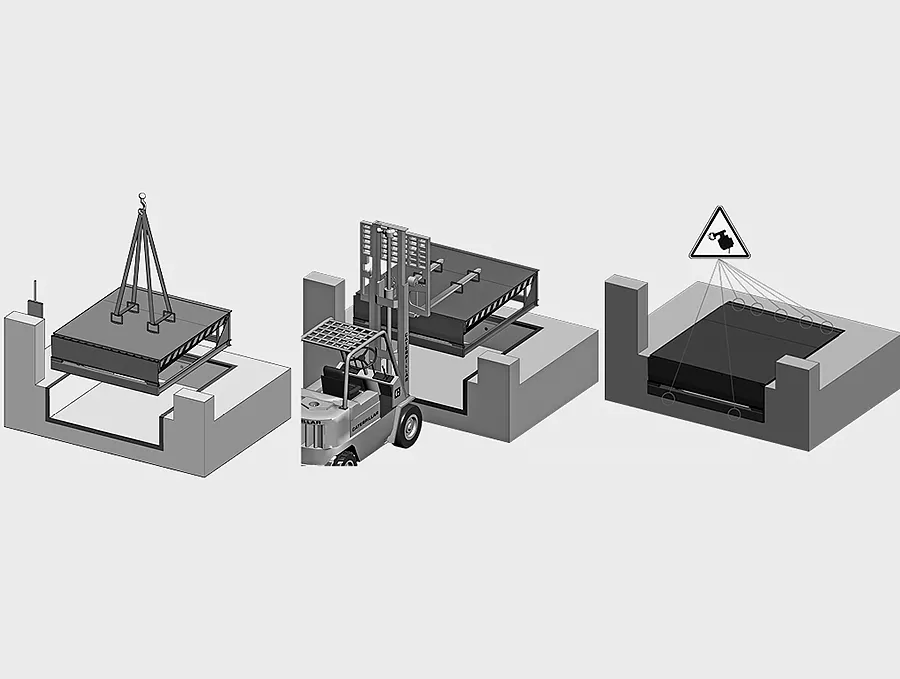

Встроенный монтаж

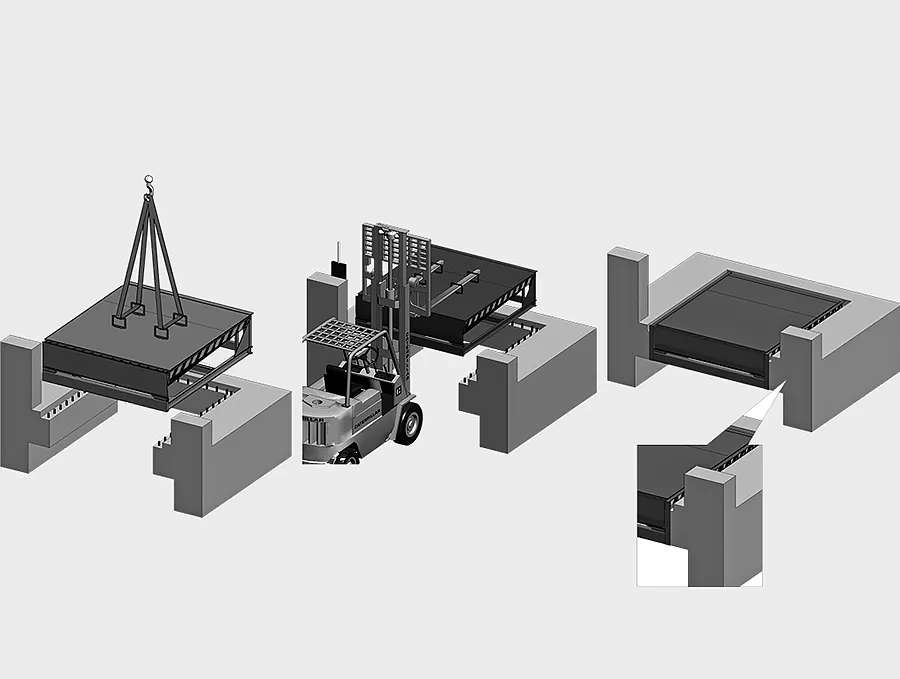

Подвесной монтаж

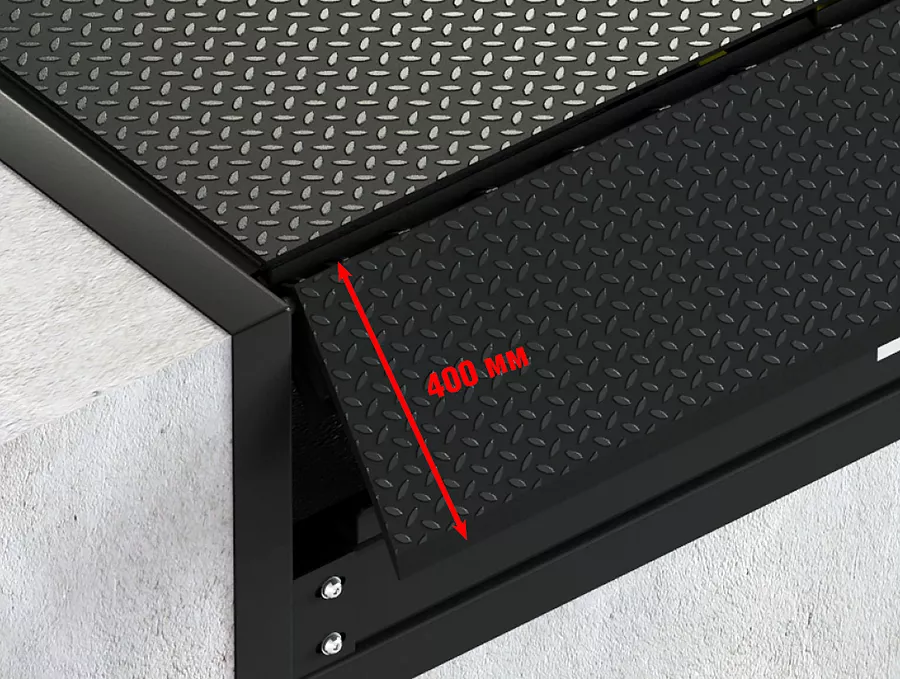

Стандартная аппарель 400 мм. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины.

Клинообразная аппарель. Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

Аппарель без подгиба. Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины. В случае использования погрузчиков с низким и очень низким клиренсом.

Инструкции по механическому доклевеллеру MODL
Условия эксплуатации механического доклевеллера MODL
  1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
  2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
  3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
  4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
  5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
  6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
  7. Для стандартных погрузчиков c надувными колесами и ручных гидравлических тележек допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
Видео механического доклевеллера MODL
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия уравнительных платформ?
arrow
Платформа автоматически либо механически подымается и опускается на кузов автомобиля, затем возвращается в исходное положение.
Какую уравнительную платформу лучше выбрать?
arrow
Выбор доклевеллера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны уравнительные платформы?
arrow
Порошковое окрашивание и использование износостойких материалов обеспечивают долгий срок службы изделий. Их конструкция надежна, прочна, проста в монтаже и удобна в эксплуатации.
Насколько безопасны уравнительные платформы?
arrow
Система безопасности гидравлической установки остановит платформу при разрыве шланга или отъезда машины во время работы, а боковые шторки безопасности предотвращают попадание ног персонала в щель между платформой и приямком во время работы.
Можно ли использовать уравнительные платформы в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
