Противодымные шторы Дорхан, 2000х2000
Противодымные шторы Дорхан, 2000х2000
белый RAL 9003, DHSFP, электропривод
Цена:
64 457 руб.
58 011.30 руб.
Заказать

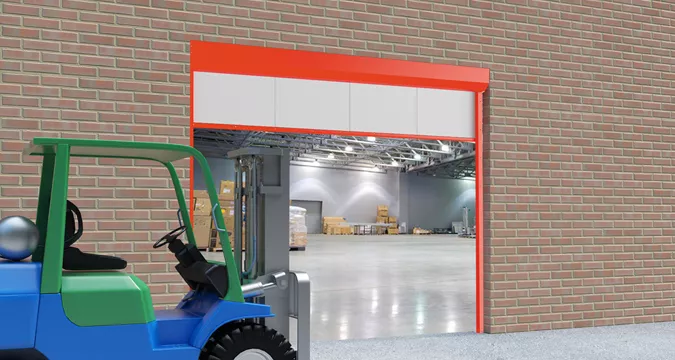

Конструкция предотвращает распространение дыма в соседние помещения, что позволяет организовать спокойную эвакуацию людей из горящего объекта. Противодымные шторы подойдут для различных промышленных объектов, поскольку они не дают угарному газу, ядовитым продуктам горения распространяться, а направляют их к системам дымоудаления.

Изделие покрыто специальным составом, способный справляться даже с самыми критическими ситуациями. Не стоит беспокоится за порчу внешнего вида - конструкция спрятана в короб, поэтому никак не повлияют на эстетику помещения/здания/проема.

Легко устанавливается в различные проемы и труднодоступные места.

Больше информацииМеньше информацииarrow-right-blue
Конструкция противодымных штор

  1. Стальной короб
  2. Направляющая из стали
  3. Полотно

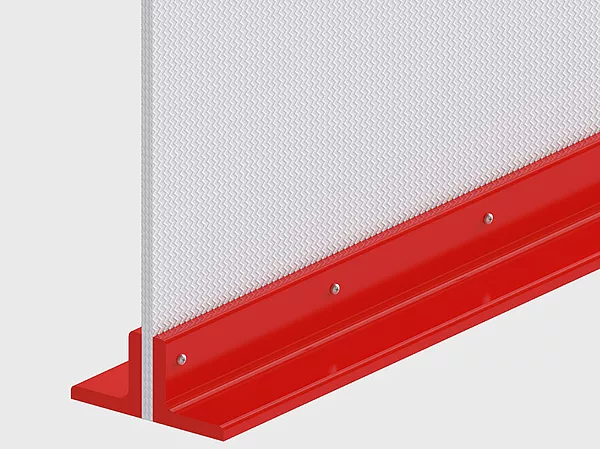

  4. Утяжелитель

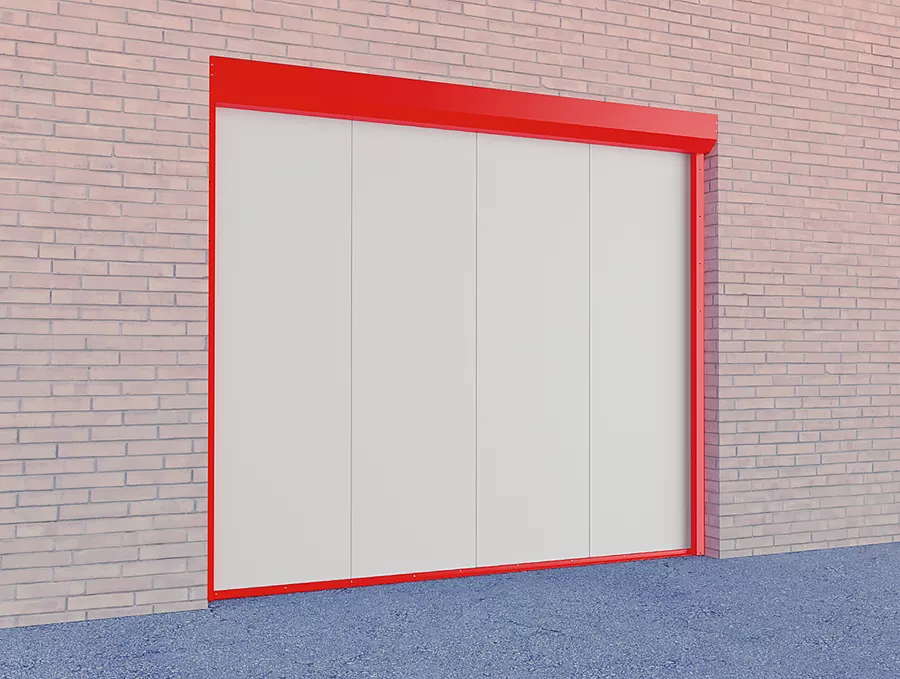

Внешний вид противодымных штор
  • Поверхности
  • Цвета металлоконструкций
Гладкая Гладкая
RAL 7004 серый RAL 7004 серый
RAL 8014 коричневый RAL 8014 коричневый
RAL 9003 белый RAL 9003 белый
RAL 5005 синий RAL 5005 синий
RAL 6005 зеленый RAL 6005 зеленый
RAL 3005 бордовый RAL 3005 бордовый
RAL 9006 серебристый (бело-алюминиевый) RAL 9006 серебристый (бело-алюминиевый)
RAL 1014 бежевый RAL 1014 бежевый
RAL 3000 красный RAL 3000 красный
RAL 7016 антрацит RAL 7016 антрацит
Без покраски из оцинкованной стали (стандартный) Без покраски из оцинкованной стали (стандартный)
Нестандартный цвет по карте RAL Нестандартный цвет по карте RAL
Характеристики противодымных штор
  • Технические
  • Размеры
  • Размеры проема
  • Упаковка
Параметр Значение Примечание
  Противодымная штора E60 Противодымная штора E120
Предел огнестойкости, мин не менее 60 не менее 120
Материал стеклоткань кремнеземная ткань
Толщина, мм не менее 0,34 не менее 0,72 полотно шторы
Вес полотна, кг/м² 0,5
Вес ворот в сборе, кг не более 28 не более 30 штора в сборе при минимальных размерах
Вес ворот в сборе, кг не более 225 не более 230 штора в сборе при максимальных размерах
Параметр Показатель
Ширина проема, мм от 1 000 до 6 000
Высота проема, мм от 1 000 до 6 000
Притолока, мм накладной монтаж — от 450 (при высоте проема до 2 200 мм);
от 550 (при высоте проема от 2 200 до3 600 мм);
от 650 (при высоте проема от 3 600 мм);
встроенный — ограничений нет
Пристенки, мм накладной монтаж — от 150;
встроенный — ограничений нет
Высота
Ширина












































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































  • 1000
  • 1100
  • 1200
  • 1300
  • 1400
  • 1500
  • 1600
  • 1700
  • 1800
  • 1900
  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2700
  • 2800
  • 2900
  • 3000
  • 3100
  • 3200
  • 3300
  • 3400
  • 3500
  • 3600
  • 3700
  • 3800
  • 3900
  • 4000
  • 4100
  • 4200
  • 4300
  • 4400
  • 4500
  • 4600
  • 4700
  • 4800
  • 4900
  • 5000
  • 5100
  • 5200
  • 5300
  • 5400
  • 5500
  • 5600
  • 5700
  • 5800
  • 5900
  • 6000
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм зависит от длины короба
Ширина, мм 270 — для 200-го короба
Высота, мм 200 — для 200-го короба
Описание Упаковка направляющих и утяжелителя

Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм зависит от длины направляющих и утяжелителя
Упаковка в дерево Характеристики упаковки
  Ящик (из фанеры)
Длина, мм Если B полотна > H полотна, то L ящика = B полотна + 235.
Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 495 — для 200-го короба
Высота, мм 417 — для 200-го короба
Комплектация противодымных штор
  • Базовая
  • Дополнительная
Полотно шторы
Полотно шторы.
Электрический привод
Электрический привод.
Стальной короб
Стальной короб.
Стальная боковая направляющая
Стальная боковая направляющая.
Утяжелитель
Утяжелитель.
4-канальный пульт
4-канальный пульт 433 МГц (Transmitter 4).
Ключ-кнопка
Ключ-кнопка для управления воротами.
Кнопочный выключатель
Кнопочный выключатель.
Блок управления
Блок управления.
Монтаж противодымных штор
  • Подготовка объекта
  • Способы монтажа
  • Конструктивные решения

Перед началом установки производится замер. Каждое измерение необходимо проводить как минимум по 3 точкам. Это обеспечивает наилучшую точность при работе.

•    общее расстояние от пола до верха проема (H);

•    общее расстояние между краями проема (h);

•    расстояние между краем (левым и правым) до препятствия (b1, b2).

В зависимости от выбранного способа монтажа, за конечное значение используются различные величины:

•    накладной - Н и В максимальные, а h, b1, b2 - минимальные;

•    встроенный - наоборот.


Накладной монтаж

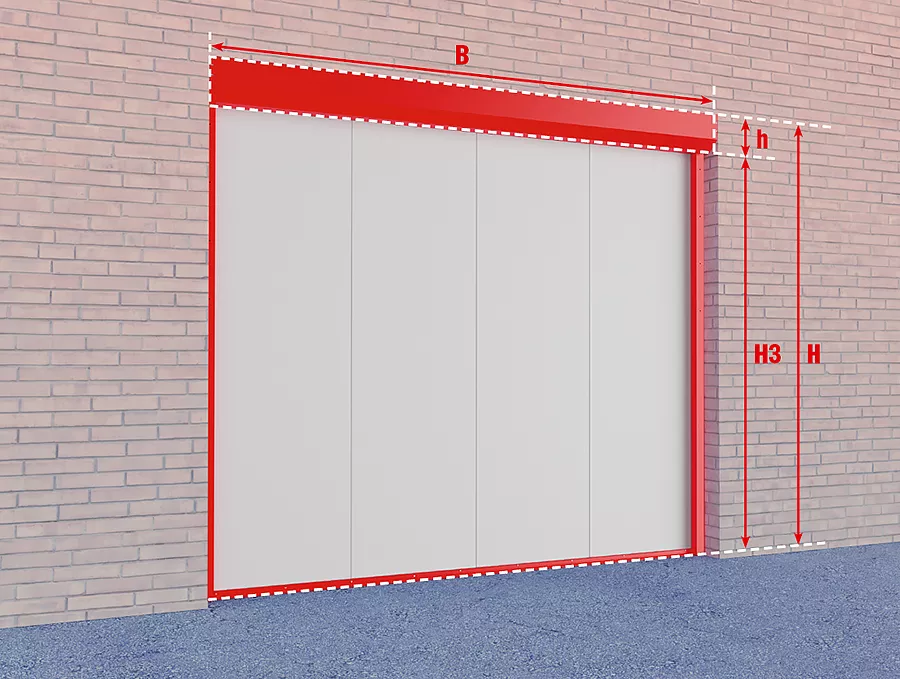

Встроенный монтаж

Встроенный монтаж

Основные размеры
Усл. обозначение,
наименование параметра
Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200 в зависимости от размера конструкции

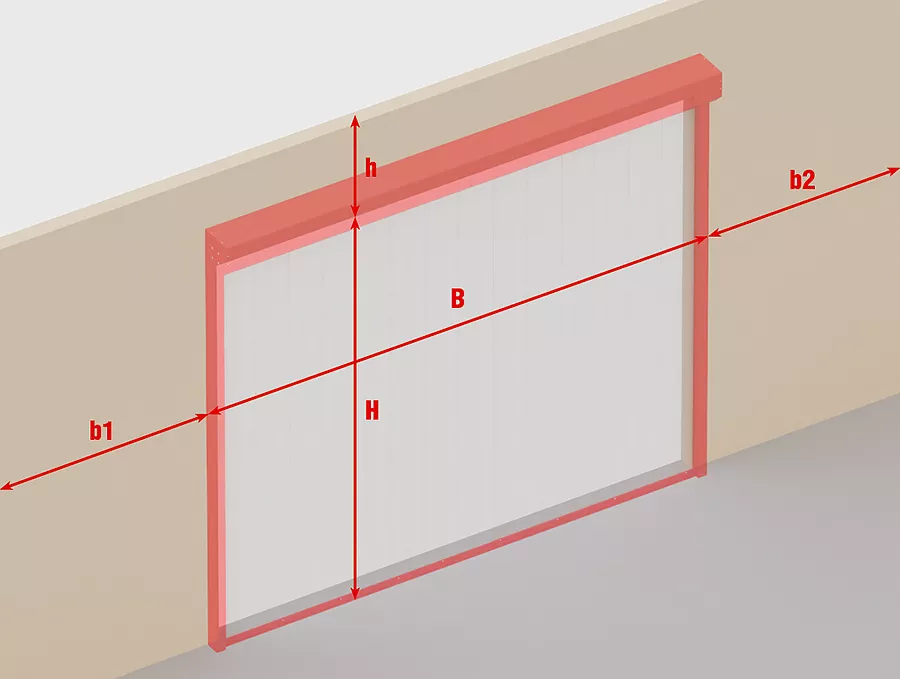

Накладной монтаж

Основные размеры
Усл. обозначение,
Наименование параметра
Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200 в зависимости от размера конструкции
Инструкции по противодымным шторам
Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Какие типы противопожарных штор существуют?
arrow

Существует два основных типа противопожарных штор:

  • Противопожарные: предназначены для сдерживания огня в течение определенного периода времени, что позволяет людям эвакуироваться.
  • Противодымные: предназначены для предотвращения распространения дыма и продуктов горения, что обеспечивает более безопасную эвакуацию.
Какие факторы следует учитывать при выборе противопожарных штор?
arrow
При выборе важно учитывать такие факторы, как уровень огнестойкости материала, механизм активации, возможность интеграции с системой аварийного управления зданием, а также эстетическую совместимость с интерьером здания.
Что обозначают классы EI?
arrow
Классы EI у противопожарных штор указывают на их способность ограничивать прохождение огня и дыма (E) и сохранять изоляцию от тепла (I) на определенный период времени. Число после EI показывает, сколько минут штора может выполнять эти функции в условиях стандартного пожарного испытания. Например, EI 60 означает, что штора сохраняет целостность и изоляцию в течение 60 минут.
Где обычно используют противопожарные шторы?
arrow
Они широко используются в торговых центрах, театрах, офисных зданиях, школах и других общественных или коммерческих помещениях для разделения пространств в случае пожара, создавая надежную преграду для огня и дыма.
Как работают противопожарные шторы?
arrow
Противопожарные шторы автоматически активируются в случае пожара и опускаются для создания преграды, которая ограничивает распространение огня и дыма, помогая сохранить структурную целостность объекта и обеспечивая время для эвакуации людей.
